ЗИС-Э134 (1955 – 1956 гг.)

Первой работой московского СКБ стал экспериментальный макетный образец сухопутного 5-тонного капотного автомобиля-тягача ЗИС-Э134 Макет № 1 (8x8), сборка которого завершилась 17 августа 1955 года. Внешне он напоминал обычный армейский бортовой грузовик ЗИС-151, поставленный на четыре равномерно разнесенных ведущих моста с расстоянием между ними по 1500 мм. Главной целью его создания являлась первая проверка и практическое опробование основных концептуальных идей будущих вездеходных машин. На нем впервые удалось воплотить большинство передовых конструктивных решений, позволявших добиться резкого повышения проходимости, тягово-сцепных качеств и мобильности в труднопроходимых дорожных условиях. Их воплощениями стали мощный силовой агрегат, гидротрансформатор с расширенным диапазоном регулирования крутящего момента, все односкатные колеса с практически одинаковой колеей, шины большого сечения с системой регулирования внутреннего давления и гидроусилитель рулевого управления. Вместе с тем требования максимальной унификации с серийной продукцией привели к установке на первом варианте ЗИС-Э134 обычной механической коробки передач, неразрезных мостов на рессорной подвеске и других агрегатов и узлов от автомобилей ЗИС-150, ЗИС-151 и бронетранспортера БТР-152. Бортовой вездеход ЗИС-Э134 (макет № 1) базировался на усиленной лонжеронной раме грузовика ЗИС-151, укороченной сзади на 600 мм, оснащался кабиной от ЗИС-150 и был оборудован верхнеклапанным 6-цилиндровым карбюраторным двигателем ЗИС-120ВК (5,55 л, 130 л.с.), отличавшимся от серийного мотора ЗИС-120 измененными блоком цилиндров и головкой блока, системой впуска и клапанным механизмом. Он работал в блоке с гидротрансформатором от опытного автобуса ЗИС-155А и снабжался вмонтированным в него сцеплением для блокировки и электропневматическим управлением. Механическая 5-ступенчатая коробка передач была заимствована у грузовика ЗИС-150, но имела измененные передаточные отношения. В трансмиссию входили также двухступенчатая раздаточная коробка, две специально разработанные коробки отбора мощности и ведущие мосты от БТР-152В, подвешенные на восьми продольных полуэллиптических рессорах с гидроамортизаторами от ЗИС-151. Два передних моста были управляемыми, два задних получили механическую блокировку дифференциалов. В рулевой механизм был введен гидроусилитель Львовского завода автопогрузчиков, в системе регулирования давления в восьмислойных шинах размером 14,00 – 18 с внешним подводом воздуха применяли детали от амфибии ЗИС-485. Металлическая грузовая платформа с тентом ранее была разработана для опытной машины ЗИС-121В, вместимость топливного бака составляла 500 л.

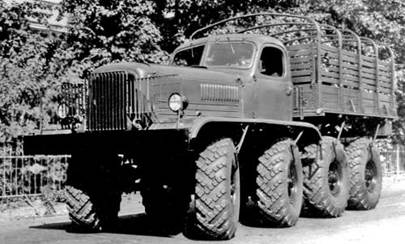

Первый четырехосный 5-тонный армейский грузовик ЗИС-Э134 Макет № 1 (8x8). 1955 год Колесная база автомобиля представляла собой формулу 1500+1500+1500 мм, означавшую, что расстояние между центрами крайних мостов являлось суммой этих трех цифр, то есть 4500 мм. Колея передних колес составляла 1760 мм, задних – 1742 мм. Габаритные размеры – 6584x2284x2581 мм, высота по тенту – 2996 мм. Дорожный просвет под мостами – 368 мм, радиус поворота – 10,5 м. Снаряженная масса без топлива – 7,0 т, полная – 10 т. В процессе дальнейших испытаний, проходивших в Подмосковье и на полигоне 21 НИИИ до марта 1956 года, автомобиль развивал максимальную скорость 58 км/ч и расходовал в среднем 63,3 л бензина на 100 км. Он преодолевал рвы глубиной до 3 м, канавы шириной 2 м, овраги с крутизной склонов до 40?, болота и водные преграды глубиной 1,5 м и вертикальную стенку высотой до 1 м. По результатам испытаний были выработаны пути дальнейшего совершенствования конструкции машины, в том числе рекомендованы применение бесступенчатой автоматической трансмиссии и самоблокирующихся дифференциалов, а также полная ликвидация подвески. В начале апреля 1956 года появился второй опытный низкопрофильный 3-местный плавающий автомобиль ЗИС-Э134 Макет № 2 с открытой кабиной и оригинальной формой передка, служивший для поиска оптимальной конструкции и параметров будущей армейской амфибии. С конструктивной точки зрения он был унифицирован с макетом № 1, но фактически являлся новой разработкой. Автомобиль снабжался 120-сильным мотором ЗИС-121А с алюминиевой головкой блока, самоблокирующимися дифференциалами с муфтами свободного хода, двумя гидроусилителями рулевого управления от автобуса ЗИС-127, лебедкой самовытаскивания, шестислойными шинами и металлическим водоизмещающим корпусом, частью которого являлись облицовка кабины и низкобортная грузовая платформа. Для движения на плаву служил водометный движитель от плавающего танка ПТ-76 с поворотной насадкой, выполнявшей роль водяного руля. Впервые на этой машине все колеса были лишены эластичной подвески. Амфибия имела измененную колесную базу (1400+1595+1395 мм), увеличенную колею (1990 – 2000 мм), дорожный просвет под мостами – 343 – 345 мм. Ее полная масса составила 7830 кг. Скорость на суше – до 58 км/ч, на плаву – 6 км/ч. Первые сравнительные испытания автомобиля начались в августе 1956 года, а затем его переделали в новый макет с раздвинутыми в разные стороны передними и задними мостами. Теперь этот вариант считается первым прототипом будущих машин серии 135 со сближенными средними и разнесенными крайними осями.
