Опытные разработки СКБ ЗИС/ЗИЛ

Материалы » Экспериментальные четырехосные машины » Опытные разработки СКБ ЗИС/ЗИЛ

Страница 8

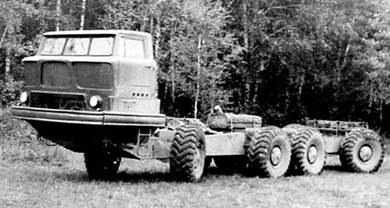

Прототип длиннобазного шасси ЗИЛ-135К с пластиковой кабиной над двигателем. 1960 год Первый вариант автомобиля ЗИЛ-135К получил пластиковую кабину от ЗИЛ-135Е, которая была смонтирована над моторным отсеком, защищенным снизу округлым алюминиевым поддоном. С апреля 1961 года применялась новая упрощенная 3-местная стеклопластиковая кабина с плоской передней панелью и двумя парами фар, откидным предохранительным щитом на крыше, треугольными угловыми окнами и обратным наклоном трех лобовых стекол – для исключения их демаскирующего бликования. В распоряжении водителя имелось регулируемое сиденье, двое сопровождающих размещались на одном расширенном пассажирском месте. Кабина снабжалась двумя жидкостными отопителями и обдувом лобовых стекол. В систему вентиляции свежий воздух поступал через дверные окна и люки в наклонной части пола, а для подачи его в системы питания двигателей служили воздухозаборники под дверями и в задней части кабины.

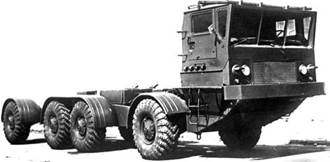

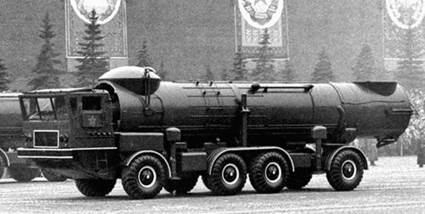

Второй образец шасси ЗИЛ-135К с новой стеклопластиковой кабиной. 1961 год Колесная база шасси имела вид 3000+1600+3000 мм, колея и дорожный просвет не изменились. Габаритные размеры составили 11 353x2800x3170 мм. Снаряженная масса – 10,5 т, полная допустимая – 21 т. Максимально допустимая скорость на шоссе – 55 км/ч, контрольный расход топлива – 100 л на 100 км, запас хода – 500 км. На первых заводских испытаниях автомобиль преодолевал рвы шириной 2,4 м, подъемы крутизной 29? и 1,2-метровый брод, но на ровной дороге из-за чрезмерной длины у него еще сильнее проявлялись две зоны резонансных колебаний, а при движении с малыми скоростями – монотонные подпрыгивания машины. Государственные испытания опытного образца 135К были проведены в 21 НИИИ в начале лета 1960 года. О своих впечатлениях от этой необычной машины вспоминает председатель госкомиссии военный водитель-испытатель Т. Р. Папенко: "С первых же дней у автомобиля были выявлены серьезные конструктивные и эксплутационно-компоновочные недостатки, которые конструктивной доработкой не могли быть устранены. Представьте себе, как можно перенести поездку, когда на скорости движения 50 км/ч автомобиль галопирует и отрывается от опорной поверхности на 30 – 40 см. Я сумел убедить заказчика, Главное артиллерийское управление Минобороны, отказаться от его серийного производства, лишь вызвав их представителя и прокатив его на испытуемых машинах". И все-таки военные не вняли советам специалиста, ведь 23 июня им предстояло демонстрировать Н. С. Хрущеву машину с уже установленной на ней ракетной системой. Одновременно в ОКБ-476 завода "Дзержинец" под руководством главного конструктора А. Ф. Федосеева на шасси ЗИЛ-135К проводилась разработка новой СПУ 2П30 ракетного комплекса 2К17, не имевшего зарубежных аналогов. Она служила для запуска фронтовых крылатых ракет С-5 (ФКР-2 или 4К95) с фугасной, ядерной или химической боевой частью на дальность от 80 до 500 км. Первая СПУ появилась 7 июня 1960 года, когда на ЗИЛ-135К с кабиной первого образца установили цилиндрический контейнер для транспортировки и запуска высокоточной двухступенчатой крылатой ракеты С-5 длиной около 10 м со стартовой массой 4 т и увеличенной мощностью боезаряда. Она являлась сухопутным вариантом морской ракеты П-5Д, принятой на вооружение в июне 1959 года для подводных лодок. Для размещения в достаточно компактном ТПК ее аэродинамические рули и стабилизатор складывались. В процессе привязки позиции СПУ, установки ее в строго горизонтальное положение и прицеливания применялось специальное устройство, а все вычисления производились на логарифмической линейке. Для выполнения этих операций машина вывешивалась на четырех винтовых домкратах с приводом червячных механизмов от индивидуальных гидромоторов, позволявших достаточно точно горизонтировать ее на любых поверхностях. При подготовке к боевому применению при помощи гидромеханического подъемного механизма ТПК приподнимался на угол 20?, обеспечивая наклонный старт ракеты, после чего рули и стабилизатор автоматически раскладывались. Все оборудование управления системами СПУ помещалось внутри кабины, а запуск ракеты можно было осуществлять с выносного пульта с 50-метровым кабелем. Габаритные размеры СПУ составляли 13 500x2860x3530 мм, допустимая скорость движения не превышала 40 км/ч. В конце июня установку показали Хрущеву, который остался доволен солидным внешним видом боевой машины и утвердил применение шасси 135К в качестве носителя пусковой установки крылатых ракет. Свой первый залп она произвела 21 июля 1960 года.
