Опытные разработки СКБ ЗИС/ЗИЛ

Материалы » Экспериментальные четырехосные машины » Опытные разработки СКБ ЗИС/ЗИЛ

Страница 4

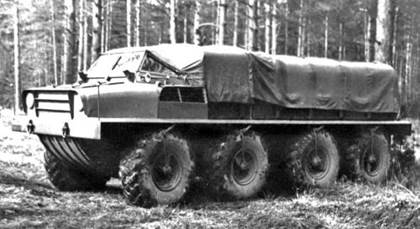

Второй экспериментальный плавающий прототип ЗИС-Э134 Макет № 2 без подвески. 1956 год

ЗИЛ-134 (1957 – 1959 гг.)

Непосредственным развитием первого макетного образца стал опытный бескапотный бортовой артиллерийский тягач ЗИЛ-134, выполненный в соответствии с требованиями Минобороны о создании колесных транспортных средств среднего класса для буксировки прицепных орудийных систем по всем видам дорог и на бездорожье, в связи с чем он неформально носил армейский индекс АТК-6. Первый образец был собран 22 января 1957 года, второй – 4 марта. Автомобиль был предназначен для работы на шоссе с прицепным составом полной массой до 15 т, на грунтовых дорогах – 7,2 т, на местности – 6,0 т или буксировки на аэродромах летательных апаратов со взлетной массой до 70 т. Его главными конструктивными особенностями являлись уникальный 12-цилиндровый бензиновый силовой агрегат, гидромеханическая трансмиссия собственной конструкции, сближенные ведущие мосты с укороченным до 1450 мм расстоянием между ними и одинаковой расширенной колеей (2150 мм), независимая подвеска всех колес и герметизированный корпус с гладким поддоном, позволявший форсировать на плаву небольшие водные преграды только за счет вращения всех колес. В металлическом кузове можно было доставлять до 4 т боеприпасов или восемь человек боевого расчета буксируемой артиллерийской системы. Специально для тягача ЗИЛ-134 был создан карбюраторный 10,4-литровый двигатель ЗИЛ-Э134 V12 с расчетной мощностью 240 л.с., представлявший собой объединенные в едином блоке цилиндров два опытных мотора ЗИЛ-Э130 V6 для будущего грузовика ЗИЛ-130. На нем впервые нашли применение центробежный фильтр тонкой очистки масла, гидравлические толкатели клапанов, муфта для автоматического включения или отключения вентилятора системы охлаждения, бензоэлектрический предпусковой подогреватель, дополнительный инерционный стартер, радиатор с расширительным бачком и два глушителя. Второй важной новинкой стало применение автоматической трансмиссии, состоявшей из гидротрансформатора с возможностью работы в качестве гидромуфты и планетарной 3-ступенчатой коробки передач с автоматическим управлением. От нее крутящий момент подавался на две двухступенчатые раздаточные коробки, располагавшиеся между двумя передними и задними мостами. Сначала они снабжались механической блокировкой дифференциалов, затем в ходе испытаний их заменяли на несколько пробных видов самоблокирующихся дифференциалов. Впрочем, неразрезных мостов в этой машине вообще не было, а все колеса с одноступенчатыми редукторами имели индивидуальную независимую рычажно-торсионную подвеску с телескопическими гидроамортизаторами с ходом 220 мм. При работе со спецнадстройками предусматривалась блокировка подвески. Две пары передних управляемых колес оборудовали шариковыми шарнирами равных угловых скоростей "Рцеппа". На тягаче стояли герметизированные барабанные тормоза с пневмогидравлическим приводом, рулевой механизм с гидроусилителем, система регулирования давления воздуха с внутренним подводом через ступицу колеса и специальные шины 16,00 – 20 сверхнизкого давления. С 1958 года монтировалась барабанная лебедка центрального расположения с тяговым усилием 10 тс и задним выводом троса. Простая 3-местная цельнометаллическая кабина была оборудована жидкостным отопителем и смотровым люком в крыше. По сравнению с первыми макетами вместимость топливного бака не изменилась (500 л). Габаритные размеры – 7160x2700x2650 мм. Благодаря новой подвеске и шестеренчатым колесным редукторам дорожный просвет возрос до 470 мм, радиус поворота сократился до 10 м. Снаряженная масса тягача – 10,6 т, полная – 15,0 т.

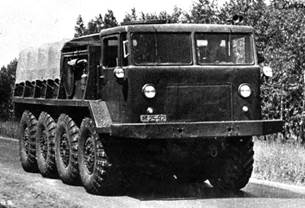

Бескапотный артиллерийский тягач ЗИЛ-134 (АТК-6) с 240-сильным мотором V12. 1957 год Испытания ЗИЛ-134 продолжались до мая 1958 года, причем на полигоне в Бронницах они проходили одновременно с тягачами Минского автозавода, также оборудованными автоматическими трансмиссиями. Главными конструктивными недостатками московских машин являлись сырой двигатель, обычно работавший только на десяти цилиндрах и развивавший не более 200 л.с., малый КПД, сложность трансмиссии и недостаточная герметичность корпуса. Тем не менее их проходимость находилась на уровне гусеничных машин, но, несмотря на неоспоримые достоинства независимой подвески, от нее было решено полностью отказаться. В целом по результатам испытаний на шоссе, в условиях бездорожья и на полигоне одиночный тягач ЗИЛ-134 показал максимальную скорость 60 км/ч, с прицепом – 51 км/ч, на плаву – 1 – 2 км/ч. Он преодолевал рвы и траншеи шириной 1,5 м, подъем крутизной до 40? и боковой крен в 20?, снежную целину глубиной 1,2 м и 1,5-метровый брод (до момента всплытия). Расход топлива в разных режимах находился в пределах 93 – 162 л на 100 км. Для работы на крупных аэродромах в целях повышения тягово-сцепных качеств в его кузов загружали балласт массой до 7 т, при этом полная масса аэродромного варианта ЗИЛ-134А возрастала до 17,2 т. Он мог буксировать пассажирский самолет Ту-104 не только по сухой бетонке, но и на обледеневшей поверхности. По результатам сравнительных испытаний военные отдали предпочтение более мощным и простым минским тягачами классической конструкции. С появлением в конце 1958 года четырехосной амфибии ЗИЛ-135 и после принятия решения об использовании ее под монтаж ракетных систем "Луна" в январе 1959-го работы по проекту ЗИЛ-134 и сборка третьего прототипа были остановлены.
