Опытные разработки СКБ ЗИС/ЗИЛ

Материалы » Экспериментальные четырехосные машины » Опытные разработки СКБ ЗИС/ЗИЛ

Страница 7

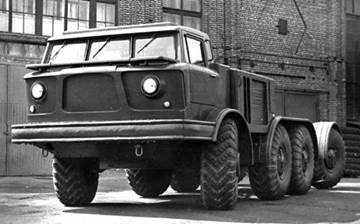

Шасси ЗИЛ-135Е с автоматической трансмиссией и новой пластиковой кабиной. 1960 год Единственной новинкой в механической части ЗИЛ-135Е стали два опытных 180-сильных двигателя ЗИЛ-375Я с расположенными с обеих сторон моторного отсека радиаторами охлаждения по образцу амфибий ЗИЛ-485 и автоматическим управлением положения жалюзи. По сравнению с ЗИЛ-135 общая конструкция трансмиссии осталась без изменений, только понижающий двухступенчатой планетарный демультипликатор с измененными передаточными отношениями был переставлен за коробку передач и обеспечивал повышенные тягово-динамические свойства автомобиля. Кроме того, раздаточные коробки получили систему пневматического управления и лишились отборов мощности. Все остальные агрегаты ходовой части также были сохранены, но несущественно доработаны. Колесная база автомобиля возросла до 6300 мм (2400+1500+2400 мм), колея всех колес увеличилась до 2342 мм. Габаритные размеры – 9270x2800x2530 мм, дорожный просвет под рамой – 580 мм, под мостами – 475 мм. Радиус поворота – 12,5 м. Снаряженная масса шасси – 8,9 т, полная допустимая – 18 т. Эксплуатационный расход топлива – 134 л на 100 км. 10 мая 1960 года оба шасси прибыли на завод "Баррикады". В начале сентября на них смонтировали две СПУ 2П21 (Бр-226-II) тактической системы "Луна" для пуска осколочно-фугасных ракет ЗР-9 – первая с артиллерийской частью С-123А и вторая с направляющими из трубных опор конструкции А. А. Шабанова. Снаряженная масса первой системы составила 14 050 кг, боевая с полной заправкой и готовой к пуску ракетой – 16,3 т. Затем обе СПУ были представлены военному руководству в Москве и в Бронницах, прошли цикл стрельб, доводок и различных испытаний. Они проводились до марта 1962 года на шоссе, грунтовых дорогах, на полигоне 21 НИИИ, в песках и на болотистой местности. Машина достаточно легко форсировала инженерные преграды, преодолевала броды и болота глубиной 1,0 – 1,2 м, но при ее выходе на шоссе военные впервые осознали реальный смысл странного термина "галопирование". Оно спонтанно возникало на скоростях 22 – 28 км/ч и свыше 55 км/ч, заставив ограничивать скорость передвижения СПУ по грунтовым трассам величиной 40 км/ч и на шоссе – 55 км/ч. Окончательный вывод оказался слишком категоричным: "Автомобиль ЗИЛ-135Е не может быть рекомендован для вооружения СА". Главными недостатками являлись отсутствие подвески, снижавшее скоростные качества и вызывавшее галопирование, сложность двухмоторной схемы, недостаточная надежность агрегатов, трудоемкость обслуживания, повышенная на 920 кг масса, малая грузоподъемность, высокий расход топлива, в 2 – 3 раза превышавший этот показатель серийных армейских грузовиков, и заниженная скорость движения на шоссе, не достигавшая военных требований о максимуме в 75 – 80 км/ч. Из двух артиллерийских систем был выбран вариант С-123А с условием доработки.

ЗИЛ-135Е с пусковой установкой 2П21 "Луна" и артиллерийской частью С-123А. 1960 год

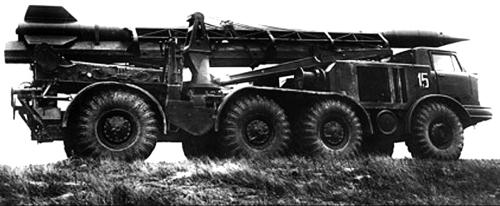

Пусковая установка 2П21 комплекса "Луна" с направляющими конструкции Шабанова. 1960 год Вообще Минобороны вынашивало далеко идущие планы применения этого шасси. В 1960 году на нем предполагалось монтировать пусковую установку Бр-217 зенитно-ракетного комплекса "Марс" с артиллерийской частью С-122А и ракетами ЗР-1 с дальностью стрельбы 10 км, а также устанавливать тактическую систему "Онега" с ракетой 3М1 с дальностью полета 50 – 70 км. Из-за заложенных в конструкцию автомобиля существенных недостатков этим задумкам не было суждено сбыться. Впрочем, уже на первом этапе испытаний автомобилей ЗИЛ-135Е Грачев приступил к разработке нового ракетного шасси ЗИЛ-135Л с подвеской, но между ними стояла еще одна знаковая машина ЗИЛ-135К, сыгравшая не менее важную роль в создании советских ракетных комплексов.

ЗИЛ-135К/135М (1960 – 1962 гг.)

Параллельно с созданием автомобиля ЗИЛ-135Е Грачев работал над новым длиннобазным шасси ЗИЛ-135К грузоподъемностью 10,5 т, также не имевшим подвески, но выполнявшим важное целевое предназначение – установка 12-метровых транспортно-пусковых контейнеров (ТПК) с мощными высокоточными крылатыми ракетами С-5, разработанными в 1958 – 1959 годах в ОКБ-52 под руководством конструктора В. М. Челомея. Первое шасси ЗИЛ-135К собрали 18 мая 1960 года. В отличие от предыдущих автомобилей, его концепция, проходимость и маневренность были продиктованы заданием по размещению конкретного ракетного комплекса, не рассчитанного на дальние переезды по шоссе или работу на местности. Общие требования к нему были выработаны с военным заказчиком и субпоставщиками еще в декабре 1959 года, а общая конструкция определилась в январе 1960 года. Ведущим конструктором по теме 135К был назначен Ю. В. Балашов. Главной особенностью автомобиля ЗИЛ-135К являлась особо длинная колесная база в 7,6 м, а также высокая угловатая кабина, перенесенная на передний свес рамы, установленная над моторным отсеком и со временем ставшая еще одной "визитной карточкой" первых разработок СКБ ЗИЛ и последовавших за ними брянских спецшасси. В остальном новая машина мало чем отличалась от только что построенных шасси ЗИЛ-135Е. В ее моторном отсеке под кабиной также стояли два 180-сильных двигателя ЗИЛ-375Я с двумя предпусковыми подогревателями П-100, работавшие с автоматической 3-ступенчатой коробкой передач и бортовой трансмиссией, а все конструктивные изменения были связаны с выдающейся длиной машины. При этом основные агрегаты уже не составляли единого силового блока, а монтировались раздельно и были разнесены вдоль всей рамы – от выдвинутых далеко вперед двигателей до колес последнего четвертого моста, соединенных между собой системой карданных валов. Они связывали оба мотора со своими гидромеханическими трансмиссиями с демультипликаторами, а затем с горизонтальными раздаточными коробками, от которых крутящий момент далее передавался карданами на угловые редукторы двух пар передних колес и двух задних, оснащенных собственными встроенными в ступицы редукторами. Кроме того, обе "раздатки" снабжались отбором мощности для привода двух электрогенераторов и гидронасоса. Особо прочная рама была сварена из швеллерных лонжеронов, двух передних балок и десяти поперечин двутаврового профиля. Для управления передними и задними колесами служила достаточно сложная и длинная система тяг и рычагов с гидроусилителями. Общая конструкция тормозной системы не изменилась, но фактически стала двухконтурной с раздельным приводом двух пар передних и задних колесных барабанных тормозов. Шасси было оборудовано регулированием давления воздуха в шинах, бездисковыми колесами и 10-слойными шинами прежнего размера (16,00 – 20), герметизированным экранированным электрооборудованием напряжением 12 В и одним баком на 560 л бензина.
