Гидравлические расчеты водопропускных сооружений

Материалы » Автомобильные и железные дороги » Гидравлические расчеты водопропускных сооружений

Страница 1

Гидравлический расчет трубы

Гидравлический расчет трубы включает в себя определение:

-диаметра трубы и типа укрепления русла;

-высоты подпора воды и высоты насыпи над трубой;

-длины трубы,

Расчет безнапорных труб производится по табл. П-15 [2], которая составлена из условия, что трубы имеют уклоны, не менее критического iкр. Практически трубы укладываются по уклону местности. Так как он меньше критического более чем в два раза, то подпор, полученный по таблице, увеличивается на величину:

l ∙ (iкр - iо) = 19,4  (0,007-0) = 0,14 м,

где l = 19,4 -длина трубы, м;

iо = 0-уклон трубы;

iкр = 0,007-критический уклон.

Так как тип оголовка I и Qр = 1,9 м3/с, то принимаем d = 1,25 м, Н = 1,26 м, v = 2,5 м/с, с учетом

1 (iкр-iо), Н = 1,40 м.

По скорости протекания воды (табл. П-16) [2] назначается тип укрепления русла -каменная наброска из булыжника или рваного камня.

Определяем высоту насыпи над трубой Ннас. Бровка земляного полотна на подходе к трубе возвышаться на 0,5 м над расчетным горизонтом с учетом подпора. Высота насыпи должна обеспечивать размещение над трубой дорожной одежды; в итоге получаем:

Ннаc= d +0,5 + hдорожной одежды = 1,25 + 0,5 + 0,68 = 2,43 м

Длина трубы определяется по выражению:

l = В + 2m Ннас = 12,1 + 2 1,5 2,43 = 19,4 м,

где m = 1,5-коэффициент крутизны откоса насыпи

Из таблицы П-17 [2] находим:

- толщину звена = 0,12 м;

- длину оголовка = 2,26 м.

Расчет отверстия малого моста

Определение бытовой глубины

Бытовую глубину устанавливают подбором положения горизонта высоких вод. Для этого задаются каким-либо значением бытовой глубины hб = 1,05 м, определяют площадь живого сечения , смоченный периметр р и гидравлический радиус R:

,

где i1 = 0,1;

i2 = 0,06 - уклоны (рис 2.1)

Далее по формуле Шези вычисляем бытовую скорость:

где ip = 0,007-уклон русла.

где n = 0,04 - русловой коэффициент, устанавливаемый по табл.;

у = 0,25 - показатель степени.

Зная площадь сечения и скорость в бытовых условиях, находят расход:

Q = ω∙vб = 14,7∙1,3 = 19,11 м3/сек

Полученный расход Q сравнивают с расчетным Qр. При отличии Q от Qр, менее 10 % принимаем назначенную бытовую глубину и скорость за действительные:

(Q-Qp)/Qp∙100% = 0,6%

Установление схемы протекания воды под мостом

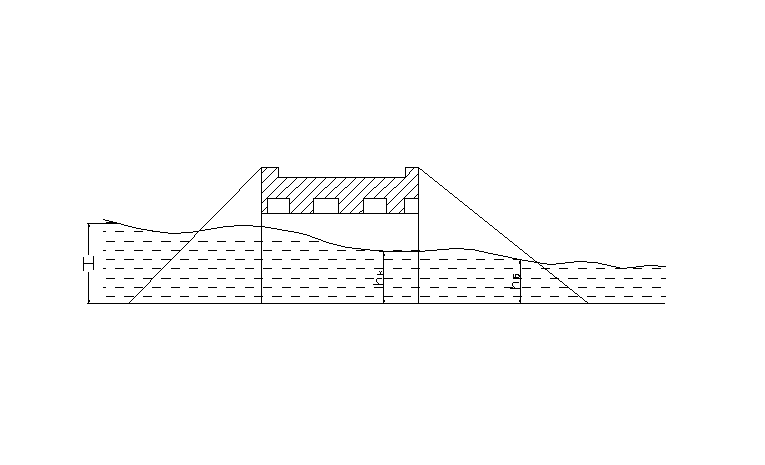

Для установления схемы протекания воды под мостом (рис. 2.2) необходимо знать критическую глубину потока:

где vдоп = 3,4-скорость потока, при которой не размывается грунт или укрепление русла-каменная наброска из булыжного камня;

g = 9,8-ускорение силы тяжести.

Так как hб = 1,05<1,3∙hк = 1,53 то истечение свободное и

4.4 Определение величины отверстия моста

При свободном истечении отверстие моста на уровне свободной поверхности определяют по формуле:

где = 0,9-коэффициент сжатия потока, зависящий от формы устоев.

Полученную величину округляем до типового размера Bтип = 6 м.

Уточнение расчетных данных

Определим фактическую скорость под мостом:

Страницы: 1 2
