Основные неисправности и ремонт системы охлаждения

Материалы » Анализ системы охлаждения двигателя ВАЗ-2106 » Основные неисправности и ремонт системы охлаждения

Страница 1

Основные неисправности системы охлаждения имеют следующие признаки:

подтекание охлаждающей жидкости;

перегрев или переохлаждение двигателя;

повышенный шум при работе жидкостного насоса.

Подтекание охлаждающей жидкости может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью спускных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса (при вытекании жидкости из дренажного отверстия насоса).

Контроль герметичности системы охлаждения производится специальным устройством, которое устанавливают вместо пробки на горловину радиатора или расширительного бачка и при помощи насоса устройства создают избыточное давление в системе 0,05…0,07 МПа, при котором не допускается просачивание жидкости из системы. Однако обычно подтекание жидкости легко обнаруживается по мокрым следам на месте стоянки, а также по снижению уровня охлаждающей жидкости в системе охлаждения.

Негерметичность соединений шлангов и фланцев патрубков устраняется подтяжкой их креплений – хомутов и резьбовых деталей. Поврежденные шланги и негерметичные пробки, и краники заменяют на новые.

Подтекание жидкости через трещины в бачках или сердцевине радиатора устраняется заделкой трещин при помощи пайки или заклеивания. Незначительное подтекание жидкости через радиатор может быть устранено при помощи добавления в охлаждающую жидкость специальных герметиков. Однако применение герметиков устраняет подтекание жидкости, как правило, лишь на небольшое время и может иметь вредные для системы охлаждения двигателя последствия. При добавлении герметика его частицы осаждаются не только на поврежденные места, но и на остальные поверхности, увеличивая отложения на внутренних поверхностях элементов системы охлаждения. Это может ухудшить циркуляцию жидкости в системе и соответственно снизить эффективность охлаждения двигателя и работу отопителя. В этом случае помимо замены негерметичного радиатора потребуется тщательно промыть всю систему охлаждения.

В случае вытекания жидкости через дренажное отверстие корпуса жидкостного насоса необходимо снять его с автомобиля для ремонта (замены деталей сальникового уплотнения) или замены. Недопустимо устранять подтекание закрытием отверстия. Это неизбежно приведет к попаданию жидкости в подшипники насоса и к их разрушению.

Перегрев двигателя характеризуется повышенной температурой и возможным закипанием охлаждающей жидкости. Возникает он вследствие:

недостаточного уровня охлаждающей жидкости;

пробуксовки или обрыва ремня привода жидкостного насоса;

неисправности электровентилятора;

поломки крыльчатки жидкостного насоса;

неисправности термостата;

засорения воздушных проходов в сердцевине радиатора;

отложения загрязнений и накипи в радиаторе и на стенках рубашки охлаждения.

При перегреве двигателя охлаждающая жидкость значительно увеличивается в объеме и может происходить ее выход через пробку распределительного бачка. Кроме того, при перегреве происходит потеря мощности двигателя вследствие ухудшения наполнения цилиндров горючей смесью, а также падению давления и выгорание масла, что приводит к усиленному изнашиванию поршневой группы и цилиндров.

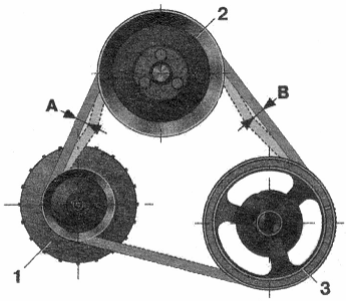

Рис. 11 Схема проверки натяжения ремня привода жидкостного насоса: 1 – генератор; 2 – жидкостный насос; 3 – шкив коленчатого вала

Проверка натяжения ремня привода жидкостного насоса и генератора осуществляется по прогибу ремня при приложении к нему определенного усилия. Для проверки натяжения может использоваться линейка с рейкой или специальное динамометрическое устройство.

При нормальном натяжении ремня прогиб А (рис. 11) под усилием 98,1 н (10кгс) должен быть в пределах 10 – 15 мм, а прогиб В в пределах 12 – 17 мм.

Для увеличения натяжения ремня необходимо ослабить гайки крепления генератора, сместить его от двигателя и затянуть гайки.

При регулировке натяжения ремня необходимо иметь в виду, что при недостаточном натяжении ремня на больших оборотах двигателя вследствие пробуксовки он будет нагреваться и это приведет к его износу. В то же время при чрезмерном натяжении ремня будет происходить ускоренный износ подшипников жидкостного насоса и генератора. А также ускоренное вытягивание и разрушение самого ремня.

Проверка электропривода вентилятора производится по температуре охлаждающей жидкости, при которой происходит его включение и выключение. Температура замыкания контактов датчика включения электродвигателя вентилятора ТМ108 составляет 89…94°С (для ВАЗ, например). Если при данной температуре не происходит включения вентилятора или же он не отключается при снижении температуры ниже 80°С, то необходимо найти и устранить причину неисправности (устранить обрыв в электрической цепи привода вентилятора, заменить неисправный датчик или электродвигатель вентилятора).
