ЗИЛ-135/135Б/135Б2 (1958 – 1962 гг.)

По результатам испытаний первых макетных машин Грачев пришел к выводу о необходимости срочной переориентации с традиционной схемы с равномерным расположением мостов на более эффективную и практичную, с его точки зрения, компоновку четырехосного автомобиля со сближенными средними и равноудаленными от них крайними ведущими мостами. При этом проблема с самоблокирующимися дифференциалами автоматически разрешалась путем перехода на двухмоторную схему с двумя параллельными бортовыми потоками мощности и индивидуальными приводами каждого колеса, где потребность в каких-либо дифференциалах вообще отпадала. Заодно Грачев лишил свои новые машины даже намека на подвеску, но сохранил приверженность автоматической трансмиссии. Со временем такая схема стала основой грачевской школы создания колесных вездеходов. А проблему нездоровой конкуренции с классическими сухопутными тягачами МАЗ Грачев решил еще более элегантным способом – он перешел на проектирование четырехосных амфибий. Первым воплощением всех этих идей стал плавающий автомобиль-транспортер ЗИЛ-135, возглавивший самую обширную 135-ю гамму четырехосных военных машин московского СКБ. 3 октября 1958 года первой в этой серии появилась многоцелевая 5-тонная амфибия ЗИЛ-135 (8x8) или транспортно-десантный плавающий автомобиль с колесной базой 5500 мм (2000+1500+2000 мм) и стальным обтекаемым корпусом, которому первоначально был присвоен индекс ЗИЛ-137. За закрытой 2-местной кабиной размещались два бензиновых двигателя ЗИЛ-120ВК мощностью по 130 л.с. В состав каждой бортовой трансмиссии входили комплексный гидротрансформатор от легкового автомобиля ЗИЛ-111 с автоматическим переходом в режим гидромуфты, двухступенчатый шестеренчатый демультипликатор, планетарная 3-ступенчатая коробка передач, одноступенчатая раздаточная, четыре конических бортовых передачи с карданными приводами и четыре колесных редуктора, размещавшихся в картерах на раме машины. Для синхронизации работы обеих трансмиссий имелся специальный клапан одновременного управления коробками передач. В рулевой механизм были встроены два гидроусилителя, поворачивавшие передние и задние пары колес в разные стороны на один и тот же угол, что обеспечивало их перекатывание по одной колее и сокращение потерь на прокладывание собственного пути на грунте. В набор стандартного оборудования входили централизованная система регулирования давления воздуха в шинах размером 16,00 – 20, два водометных движителя, четыре топливных бака по 150 л и экранированное 12-вольтное электрооборудование. Отсутствие подвески позволило сделать амфибию на 250 мм ниже тягача ЗИЛ-134, повысив ее устойчивость и маскировочные качества.

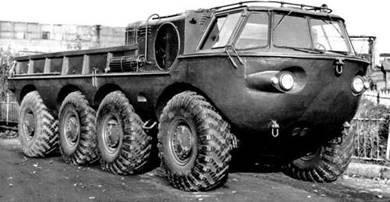

Плавающий автомобиль ЗИЛ-135 с двумя двигателями по 130 л.с. и сварным корпусом. 1958 год Главной особенностью ЗИЛ-135 являлся округлый сварной цельнометаллический водоизмещающий корпус с гладким днищем, колесными нишами и выемками для фар, сваренный из профилированных продольных балок, поперечин, шпангоутов и обшитый снаружи стальными листами. В его носовой части помещалась закрытая 2-местная кабина с отопителем, люком в крыше и герметизированными лобовыми стеклами с обогревом, двумя угловыми и боковыми раздвижными окнами. В ее тыльной части находилась дверь для прохода в моторный отсек и на грузовую платформу с тентом, в которой имелась также собственная задняя двухстворчатая дверь. В кузове длиной 5,5 м размещались две или три продольные скамейки для доставки 20 – 30 человек десанта. В дополнительную комплектацию входили водооткачивающий насос, рация, прибор ночного видения, шанцевый инструмент. Габаритные размеры автомобиля составили 8575x2705x2460 мм, колея всех мостов – 2150 мм, дорожный просвет – 500 мм. Радиус поворота – 11,5 м. Снаряженная масса – 9,5 т, полная – 15,0 т. Максимальная скорость по шоссе – 55 км/ч, на плаву – 10 км/ч. Контрольный расход топлива – 120 л на 100 км. На первых заводских испытаниях машина преодолевала рвы шириной 2,5 м, но на скоростях от 17 до 35 км/ч проявляла склонность к галопированию. Оригинальная амфибия ЗИЛ-135, полностью разработанная и построенная в СССР, стала одним из высших, но секретных достижений отечественного автомобилестроения. Уже в ноябре 1958 года ее представили руководителям и членам Советского правительства – Н. С. Хрущеву, А. П. Кириленко, Л. И. Брежневу, Г. М. Маленкову и другим. Она действительно появилась вовремя. К тому моменту военные безуспешно пытались найти быстроходную и более простую замену гусеничным машинам для размещения самоходных пусковых установок (СПУ) тактического ракетного комплекса (ТРК) 2К6 "Луна". В первоначальном исполнении он базировался на шасси плавающего танка ПТ-76 и предназначался для запуска осколочно-фугасной ракеты ЗР-9 или модели ЗР-10 с ядерной боеголовкой. Перенос комплекса на колесную амфибию считался наиболее удачным и абсолютно естественным решением, так как позволял повысить мобильность и долговечность всей системы, сократить расходы на обслуживание, а более плавный колесный ход давал дополнительные гарантии при транспортировке капризной ядерной боевой части, но об устойчивости машины на плаву Грачев просто не подумал. В январе 1959 года на заводе было решено собрать еще три специально доработанных транспортера ЗИЛ-135 под монтаж ракетных систем. С марта в ОКБ завода "Баррикады" под руководством Г. И. Сергеева проводилась разработка новой СПУ 2П21 (Бр-226-II) с артиллерийской частью С-123А с наклонным стартом. В мае вся документация была готова и передана в опытное производство. В июне СПУ смонтировали на прибывшем туда своим ходом шасси ЗИЛ-135 с дополнительными задними домкратами и опорами под передними колесами. Стартовая масса пусковой установки достигала 9750 кг, максимально допустимая скорость на шоссе – 40 км/ч. До начала июля ее испытывали на суше и на плаву, но тут же выяснилось, что из-за повышенного центра тяжести машина стала крайне неустойчивой на воде и чуть не перевернулась. Затем на полигоне были проведены пробные стрельбы с СПУ 2П21, выявившие неудобное размещение кабины и моторного отсека, неприспособленных для данных целей, и деформацию металлической кабины от воздействия раскаленных газов и пламени при старте ракеты. В заключении по результатам испытаний предлагалось перекомпоновать машину и использовать более стойкий материал для кабины, а также указывалось, что "в связи с превышением расчетной грузоподъемности автомобиля за счет установки артиллерийской части водоходные качества полностью утрачены". В 1958 году шасси ЗИЛ-135 предполагалось использовать также под ТРК "Онега" с ракетой 3М1.
