Организация производства работ в «окно» при капитальном ремонте пути

Материалы » Разработка оборудования для уплотнения балластной призмы » Организация производства работ в «окно» при капитальном ремонте пути

Страница 1

Исходные данные:

Количество рабочих дней в сезоне – 100 дней.

Количество главных путей на участке – 2.

Объём работ по ремонту за сезон – 80 км.

Период предоставления окон – один раз в два дня.

Уклон пути – 7%.

Тип верхнего строения пути до ремонта – тяжёлый: гостиничный чек купить в москве | Гостиничные чеки москва читать дальше.

рельсы P – 65; шпалы деревянные в количестве 1840 шт. на км; балласт щебёночный; толщина балластного слоя hб.=0,3 м; глубина вырезки hВЫР=0,25 м.

Тип верхнего строения пути после ремонта – тяжёлый: рельсы P – 65; шпалы деревянные; балласт щебёночный; толщина балластного слоя hб.=0,3 м; объём балласта для засыпки шпальных ящиков.

Выбор технологической схемы выполнения работ в «окно» и типов машин

Основным критерием выбора и назначения способа капитального ремонта пути с вырезкой балласта является глубина вырезки hВЫР.

При hВЫР = 0,25 м, вырезка балласта производится комплектом землеройно-транспортных машин (КЗТМ).

Технологическая схема капитального ремонта пути с вырезкой балласта КЗТМ (Рисунок 3.1).

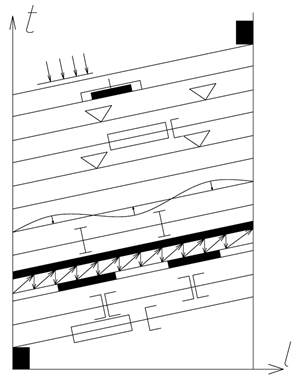

Рисунок 3.1 – Технологическая схема капитального ремонта пути с вырезкой балласта

Условные обозначения к (Рисунку 3.1):

- Пробег рабочих поездов к месту работ и обратно.

- Выгрузка балласта из хопер-дозаторов.

- Подъёмка пути машиной ЭЛБ одновременно с дозировкой.

- Разболчивание пути бригадами рабочих.

- Разборка пути машиной УК.

- Вырезка балласта КЗТМ.

- Укладка пути машиной УК.

- Сболчивание стыков.

- Рихтовка пути.

- Работа ВПО-3-3000.

- Проход ДСП.

- Материальная секция укладчика.

Для капитального ремонта пути с вырезкой балласта КЗТМ необходим следующий перечень машин:

ЭЛБ (с устройством для подбивки шпальных ящиков);

Путеразборочный поезд;

Комплект землеройно-транспортных машин;

Путеукладочный поезд;

Хопер-дозаторный состав (для подъёмки пути);

ЭЛБ (с подъёмно-рихтовочным устройством);

ХДС (для засыпки шпальных ящиков);

ВПО-3-3000;

Динамический стабилизатор пути (ДСП).

Выбор параметров верхнего строения пути после ремонта

В соответствии с исходными данными выбраны параметры верхнего строения пути после ремонта (рисунок 3.2) [9].

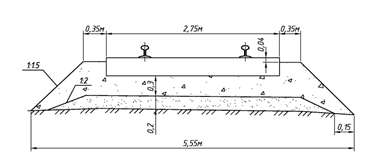

Рисунок 3.2 –Параметры верхнего строения пути

Разработка схемы формирования рабочих поездов на станции

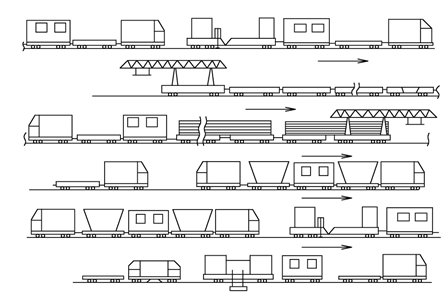

Рисунок 3.3 –Схема формирования рабочих поездов на станции

Определение основных параметров технологического процесса

Определение ежедневной производительности и длины фронта работ

,(3.1)

где – объём работ по ремонту за сезон, км (= 80 км); – количество рабочих дней в сезоне, дн. ( =100 дн.); – резерв времени на случай непредоставления «окон», материалов и т.д.

Страницы: 1 2 3 4 5 6
