Расчет нагрузок тягового механизма в основных режимах заданного цикла

Страница 6

По данным таблицы 7 строим приближенную скоростную (рисунок 22) и нагрузочную (рисунок 24) диаграммы и диаграмму пути (рисунок 23) на подъеме 3%.

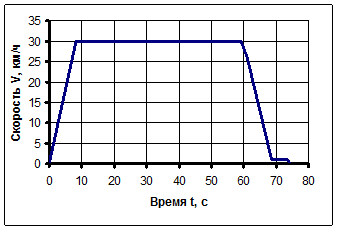

Рисунок 22 - Скоростная диаграмма на подъеме 3%

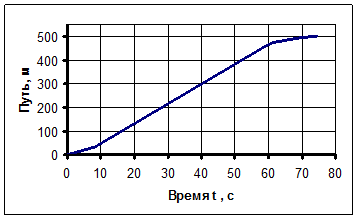

Рисунок 23 - Диаграмма пути на подъеме 3%

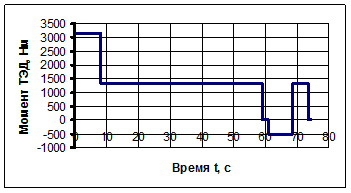

Рисунок 24- Нагрузочная диаграмма на подъеме 3%
