Методика автономных проверок основных характеристик привода

Материалы » Привод рулевой » Методика автономных проверок основных характеристик привода

Страница 4

Макет включает в себя ПК Pentium –III с тактовой частотой 1000 МГц, 12-ти разрядные аналого-цифровые преобразователи (АЦП) L-264 с тактовой частотой 400 кГц и 12-ти разрядные 8-канальные цифро-аналоговые преобразователи (ЦАП) L-1208. Фотографии плат показаны на Рисунке 7.

Были подключены платы АЦП-ЦАП к ПК и создана программа для работы макета цифровой системы управления НИМ.

Преимущество такой схемы состоит в том, что с помощью ПК можно производить различные математические операции с цифровыми сигналами без перепайки и электрической настройки операционных аналоговых усилителей

Тестирование прохождения сигналов через тракты АЦП-ПК-ЦАП осуществляется с помощью измерительно-вычислительного комплекса (ИВК) разработки НИО-15.

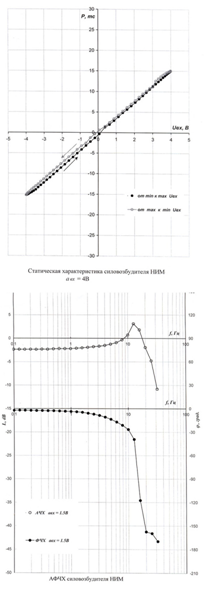

На Рисунке 12 представлены ЛАФЧХ трактов АЦП-ПК-ЦАП при входных сигналах Uвх=0.1 В - 5 В.

Рисунок 3.7
