Шасси ЗИЛ-135МШ – ходовой фрагмент будущей самоходной ракетной платформы. 1967 год

ЗИЛ-135МШ с двумя поворотными стойками и электроприводом передних пар колес При продолжении работ по шасси 135МШ планировалось создать фантастическую двухсекционную самоходную платформу с двумя постами управления, восемью четырехколесными опорными стойками и 32 ведущими колесами с электроприводом и регулируемым дорожным просветом, которая могла бы разворачиваться практически на месте. При ее огромной колее 11,2 м размеры погрузочной части составляли 21,1x10,8 м. В то время за рубежом некоторые фирмы уже начинали серийный выпуск столь необычных транспортных средств для доставки крупных агрегатов электростанций, мостовых конструкций и небольших судов, но Советскому Союзу не было суждено потягаться с ними. К моменту появления макета ЗИЛ-135МШ главным конструктором ракетно-космической техники стал В. П. Мишин, который справедливо считал перевозку ракет по полупустынным и степным регионам слишком опасным мероприятием. Так по окончании испытаний проект 135Ш был закрыт. Этот самый оригинальный автомобиль Грачева стал последней 38-й полностью новой машиной, относившейся к легендарному четырехосному семейству 134/135.

ЗИЛ-135КП (1969 – 1972 гг.)

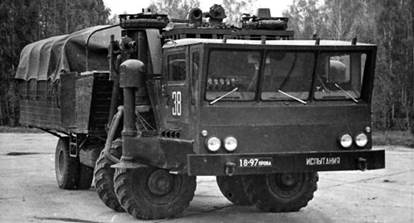

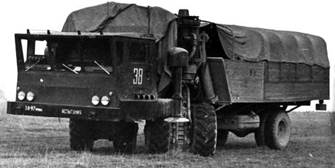

Последней попыткой СКБ использовать огромный опыт проектирования всех предыдущих четырехосных машин стал самый оригинальный и самый крупный отечественный трехсекционный активный автопоезд ЗИЛ-135КП с колесной формулой 24x24, который предполагалось предложить военным для доставки по бездорожью крупного оборудования и вооружения. Это действительно была уникальная, самая мощная, длинная, тяжелая и единственная отечественная самоходная система с тремя идентичными автономными полноприводными четырехосными элементами, собранными из доработанных вездеходов, которые на то время оставались в распоряжении ЗИЛа. Скорее всего, ее идея была навеяна работами американской компании "ЛеТурно", которая в начале 1960-х годов построила свой 150-тонный сухопутный автопоезд, состоявший из головного тягача-лидера и 12 специальных активных прицепов с электромоторами во всех колесах. Отличие нашей конструкции состояло не только в наличии всего трех секций, но самое главное – все они имели независимый друг от друга механический привод своих собственных восьми колес. С точки зрения живучести, такая схема была намного практичнее заокеанской, но при полезной нагрузке 23 т ее полная масса теоретически достигала 65 – 70 т. Правда, главным назначением автопоезда ЗИЛ-135КП было не практическое применение, а исследование проходимости, устойчивости, управляемости и тормозных качеств тяжелых многосекционных самоходных транспортных средств.

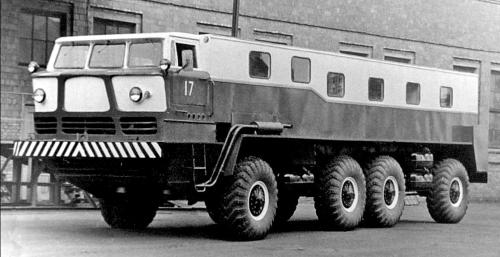

Головной тягач ЗИЛ-135ЛН активного трехсекционного 24-колесного автопоезда. 1969 год Основой головного тягача-лидера послужило длиннобазное гражданское 9-тонное шасси ЗИЛ-135ЛН с подвеской крайних колес, собранное в ноябре 1962 года на шасси ЗИЛ-135К с угловатой кабиной, которую заменили на округлую стеклопластиковую от машины ЗИЛ-135Л, высоко приподнятую над моторным отсеком. Удачные сравнительные испытания одиночной машины 135ЛН на перевозке длинномерных труб, проведенные с января по март 1965 года, не привели к получению крупных заказов от газо– и нефтедобывающих предприятий. Поэтому летом 1969-го шасси было оборудовано вместительным закрытым остекленным цельнометаллическим кузовом с задней дверью, в котором разместилось оборудование дорожной тензометрической испытательной лаборатории с рабочими местами для персонала. В таком виде автомобиль превратился в лидера макетного автопоезда ЗИЛ-135КП. Именно этот индекс фигурировал впоследствии в военной документации. Название автопоезду дали два прицепных активных моторных звена ЗИЛ-135КП грузоподъемностью по 11,3 т, собранные на шасси 135К и оборудованные короткими тентованными кузовами, дополнительными электрогенераторами и революционными электрическими усилителями рулевых механизмов, воздействовавших только на передние или на все колеса крайних мостов. Несмотря на формальную автономность, их последовательно подцепляли к лидеру и объединяли дистанционной системой управления всеми силовыми агрегатами, регулирования давления воздуха во всех шинах, централизованной системой электропневматического торможения с использованием элементов автопилота АП-52М и самолетным переговорным устройством. Все три машины снабжались штатной парой 180-сильных моторов ЗИЛ-375Я и традиционными бортовыми трансмиссиями. Все эти шесть моторов составили огромную мощь автопоезда – 1080 л.с., вплотную подходившую к мощности одной газотурбинной станции американского автопоезда "ЛеТурно". Снаряженная масса лидера достигала 19,5 т, каждой грузовой секции – 10,5 т. Заявленная полная масса автопоезда – 59 т. Габаритная длина тягача – 11 765 мм, ширина – 2800 мм, высота – 3240 мм. Длина каждого "прицепа" без дышла – 11 220 мм. Общая вместимость бензобаков – 1680 л.
