Машины поисковых конструкций

Материалы » Экспериментальные четырехосные машины » Машины поисковых конструкций

Страница 2

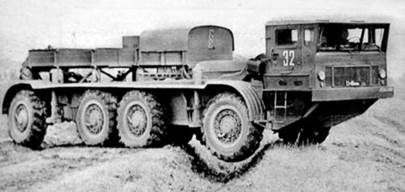

Шасси ЗИЛ-135Э с двумя бензиновыми моторами и электромотор-колесами. 1965 год

ЗИЛ-135П (1965 – 1970 гг.)

Вторым направлением развития 135-й серии стала уникальная 5-тонная амфибия ЗИЛ-135П (8x8) – одна из самых крупных и быстроходных в мире самоходных колесных плавающих машин, имевшая высокие мореходные качества и достаточно хорошую проходимость на суше и в прибрежной полосе. До недавних пор она находилась под грифом секретности, а в советские времена оставалась лишь "гадким утенком Грачева", хотя олицетворяла самый высокий полет отечественной научно-технической мысли. Как и большинство других его творений, эта амфибия с долгой и трудной судьбой также не получила никакого практического применения, хотя и представляла высший мировой уровень такой техники. Работы над машиной ЗИЛ-135П проводились в СКБ с января 1961 года по инициативе полковника Ю. Н. Глазунова, известного в военных кругах созданием раскладного понтонно-мостового парка ПМП. Теперь на базе автомобилей ЗИЛ-135П он предлагал построить самоходный колесный паром с кодовым наименованием "Челнок", входивший в состав тяжелых амфибийных понтонно-мостовых парков ПМП-А. По идее Глазунова он имел все шансы превзойти уже выпускавшиеся в Германии и Франции специальные четырехколесные паромные машины. На амфибиях ЗИЛ-135П с гладкой палубой планировалось устанавливать съемные раскладные понтонные звенья из легких сплавов или стеклопластика грузоподъемностью от 15 до 40 т, унифицированные по общей конструкции с парком ПМП на грузовиках КрАЗ-255. Такие паромы могли самостоятельно передвигаться по суше и воде, где состыковывались друг с другом, образуя ленту наплавного моста. Уже в процессе проектирования парк ПМП-А был признан слишком сложным и дорогим и не был полностью реализован. Это обстоятельство не остановило разработку уникальной амфибии, но первоначальный оптимизм пропал, и в конце концов все надежды на эту машину рухнули, а ее функции свелись к выполнению редких транспортных операций в прибрежной зоне. На первом этапе работ, пока проект ПМП-А еще не был похоронен, по замыслу Глазунова в кормовой части амфибии 135П должны были располагаться силовой блок и две рубки управления. Для облегчения конструкции планировалось использовать несущий стеклопластиковый корпус, который был опробован на масштабной модели в бассейне ленинградского кораблестроительного ЦНИИ имени академика А. Н. Крылова. На том роль будущего шасси 135П завершилась: в начале февраля 1963 года военный заказчик переориентировался на более простые и прочные самоходные паромы с металлическими корпусами на брянских шасси. В апреле в СКБ началась переработка незавершенной амфибии, но после долгих согласований и поиска источников финансирования ее проектирование возобновилось лишь через год. Первые черты новой машины проявились 5 января 1965 года, а 6 февраля комплектный ЗИЛ-135П с условным названием "Дельфин" был готов к испытаниям. Модернизированная транспортная плавающая машина ЗИЛ-135П получила новую компоновку с передней кабиной управления, двумя силовыми агрегатами в кормовом отсеке над задними колесами и центральным расположением грузопассажирского отсека. Ее базой являлось шасси ЗИЛ-135К с расширенной до 2500 мм колеей, двумя двигателями ЗИЛ-375Я и двумя автоматическими бортовыми трансмиссиями, жесткой подвеской всех колес и системой регулирования давления воздуха в 20-дюймовых шинах. Все узлы трансмиссии, работавшие в воде, имели избыточное внутреннее давление, предотвращавшее протечки. Несущий водоизмещающий корпус с тремя изолированными отсеками был сделан из стеклопластика и имел наружную и внутреннюю пластиковую облицовку с внутренней герметизацией из пенопласта. Для сокращения потерь на плаву колесные ниши средних неуправляемых мостов прикрывали съемными щитками. Закрытая кабина была 4-местной, а в пассажирском салоне могли разместиться 22 человека или грузы массой до 5 т. При движении на плаву непосредственно от коленчатых валов двигателей через редукторы и карданы осуществлялся отбор мощности на два гребных винта диаметром по 700 мм, выполненных из латуни или стеклопластика. Они помещались на подъемных и поворотных колонках с кольцевыми насадками, что позволило отказаться от водяных рулей, причем управление амфибией на плаву осуществлялось обычным рулевым колесом посредством тяг и гидроусилителя. Вместимость топливного бака составляла 560 л. Габаритные размеры ЗИЛ-135П – 13 800x3150x3100 мм, снаряженная масса – 14 т, полная – 20 т. На шоссе машина развивала 65 км/ч, а скорость на плаву в 16,4 км/ч являлась неофициальным мировым рекордом для колесных амфибий с водоизмещающими корпусами и гребными винтами.

Страницы: 1 2 3 4 5
