Проектировочный расчет валов

Материалы » Проектирование редуктора » Проектировочный расчет валов

Страница 5

Условие прочности выполняется.

б) проверочный расчет подшипников

Базовая динамическая грузоподъемность подшипника Сr=33.2 кН

Статическая грузоподъемность подшипника Сor=18.6 кН

Коэффициент влияния осевого нагружения е=0.22

Определим эквивалентную нагрузку Re.

где V=1 коэффициент вращения при вращающемся внутреннем кольце подшипникам.

коэффициент безопасности для редукторов.

температурный коэффициент для рабочей температуры подшипника до 1000С.

Определим расчетную динамическую грузоподъемность подшипника

где требуемая долговечность подшипника.

коэффициент, учитывающий качество эксплуатации при обычных условиях работы подшипника.

Условие прочности выполняется.

Выходной вал

Силы, действующие на вал:

c=34.34 мм; b=61.66 мм; a=91.5

Выходной 1.jpg

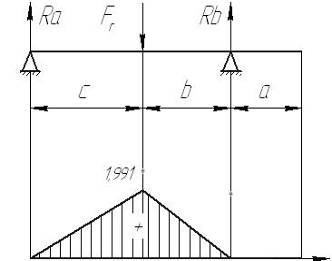

Вертикальная плоскость:

Определим опорные реакции подшипников:

Эп. Мизг, 104

Определим изгибающие моменты, действующие в сечениях вала:

MI1=0

MI2=

Выходной 2.jpg

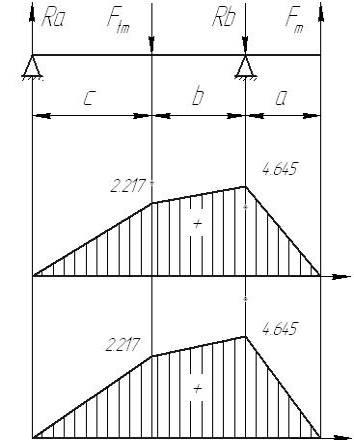

Горизонтальная плоскость:

Определим опорные реакции подшипников:

Эп. Мизг, 105

Эп. ∑Мизг, 105

Страницы: 1 2 3 4 5 6 7
