Расчёт и выбор шпонки

Размеры призматических шпонок (рисунок 2.12): ширина b, высота h, глубина паза t1 и ступицы t2 выбираем в зависимости от диаметра вала.

Длину шпонки принимаем из стандартного ряда на 5 – 10 мм меньше длины ступицы.

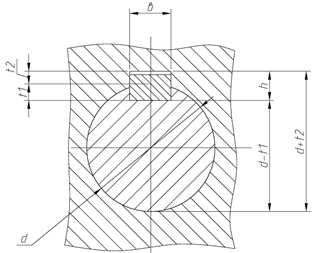

Рисунок 2.12-Призматическая шпонка

Выбранную шпонку проверяют на смятие:

;(2.72)

где - допускаемое напряжение смятия, МПа, для H7/h6 = 80 … 120 МПа) ; - расчётная длина шпонки, мм (lp=l – b).

Результаты расчётов сведём в таблицу 2.2.

Таблица 2.2 - Результаты расчетов

№ вала

1 (ведущий)

2 (вал-шестер.)

2 (вал-дебал.)

Т, Нм

120,43

97,125

97,125

d, мм

40

40

40

в, мм

12

12

12

h, мм

8

8

8

t1, мм

5

5

5

t2, мм

3,3

3,3

3,3

l, мм

36

36

80

lр, мм

24

24

68

, МПа

76

61,3

21,6

, МПа

80

80

80

Прочность по условию (2.72) достаточна.

Шпонка призматическая (по ГОСТ 23360-78) [2].

Для соединения вал-зубчатое колесо: Шпонка 12x8x36 ГОСТ 23360-78.

Для соединения вал-шестерня: Шпонка 12x8x36 ГОСТ 23360-78.

Для соединения вал-дебаланс: Шпонка 12x8x36 ГОСТ 23360-78.
