Требование к техническим характеристикам

Материалы » Привод рулевой » Требование к техническим характеристикам

Страница 1

Требования по назначению.

Таблица 1.1

Наименование

Значение

1. Полный ход выходного звена привода, мм

2. Рабочий ход выходного звена, мм:

в нормальных условиях при выпуске с завода-изготовителя

в условиях, отличных от нормальных, и в процессе эксплуатации

3. Максимальное усилие, развиваемое на выходном звене привода при скорости, равной нулю, кгс

при давлении нагнетания (28+0,5) МПа, [(280+5) кгс/см2]

4. Скорость выходного звена без нагрузки при подаче на вход усилителя внутреннего контура (контур ЭГУ) управляющего сигнала, соответствующего максимальной скорости выходного звена, мм/с

5 Порог чувствительности, % от максимального значения входного сигнала, не более

6 Амплитудно-фазочастотная характеристика РП

62±1,5

±(27,5±1)

±(27,5±2,5)

6000+800-1500

75±15

0,5% от Uвх max

см. рис.1.1.

Примечание - Характеристики, приведенные в п.1.3.1, обеспечиваются при следующих условиях:

а) температура окружающей среды Тос=(25±10)°С;

б) температура рабочей жидкости Тр.ж.=+(35±10)°С;

в) давление рабочей жидкости в линии нагнетания (280±7) кгс/см2;

г) давление рабочей жидкости в линии слива (5±2) кгс/см2

д) нагрузка на выходном звене отсутствует.

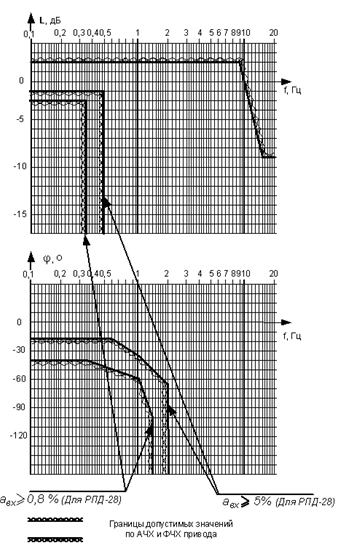

Рисунок 1.1 - Требования по АФЧХ для рулевого привода РПД-28

Привод должен сохранять работоспособность после одного отказа в электрической части;

Максимальное импульсное перемещение при одном отказе в электрической части, мм, не более 5;

При отказах, приводящих к потере функционирования, привод должен обеспечивать режим демпфирования (скорость просадки выходного звена при нагрузке R=3000кгс – V пр = 10 ÷ 40 мм/с).

Требования по надежности

Требования по надежности приведены в таблице 1.2.

Таблица 1.2

№ п/п	Наименование показателя, единица измерения	Значение показателя
1	Средний налет на отказ, Тно, час полета, не менее	105
2	Средняя наработка на отказ и повреждение (неисправность), Тс, час, не менее	10000
3	Ресурс, час полета: назначенный, Трн до первого ремонта, Трн1 - межремонтный, Трм	6000 1500 1500
4	Срок службы, лет, не менее	25

Критерии отказа

- потеря функционирования привода в соответствии с п.1.3.2.

Требования по эксплуатации, хранению, удобству технического обслуживания и ремонта.

Рабочая жидкость 7-50-С3 ГОСТ 20734-75;

Давление рабочей жидкости в напорной гидролинии на входе в РП, МПа (кгс/см2)
