Электромагнитный расчёт

Страница 5

Таблица 5

h, мм

Припуски, мм

По ширине паза

По высоте паза

50-132

0,1

0,1

160-250

0,2

0,2

280-355

0,3

0,3

400-560

0,4

0,4

Находим площадь поперечного сечения паза для размещения проводников:

,

где - площадь поперечного сечения корпусной изоляции в пазу

- площадь поперечного сечения прокладок

Площадь поперечного сечения корпусной изоляции в пазу:

; - односторонняя толщина корпусной изоляции в пазу

[табл.10 стр.27]

Площадь поперечного сечения прокладок:

Площадь поперечного сечения паза для размещения проводников:

Определяем коэффициент заполнения паза:

;

В современном электромашиностроении плотность укладки обмотки выполняется такой, чтобы коэффициент был в пределах 0,70,75 при ручной укладке обмотки и 0,70,72 при механической укладке.

Т.к. не попадает ни в один предел, то необходимо уменьшить длину сердечника статора за счёт увеличения линейной нагрузки примерно но 10% и повторить расчёт обмотки и паза для нового значения.

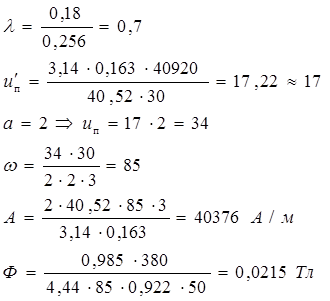

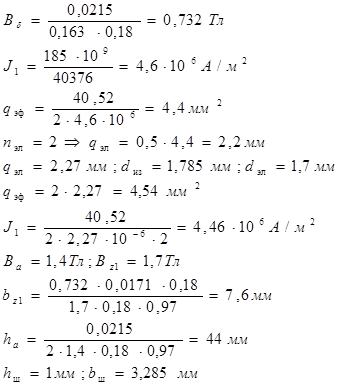

Пересчитаем:

Увеличим на 10%:

находится в пределе 0,70,75 ручная укладка обмотки

Проектирование короткозамкнутого ротора.

Необходимо выбрать величину воздушного зазора [Рис.6 стр.32]

Страницы: 1 2 3 4 5 6 7
