При достижении современными самолетами больших скоростей полета появились ранее неизвестные явления, усложняющие пилотирование самолета: "валежка", реверс элеронов, обратная реакция на дачу ног, снижение эффективности элеронов и рулей.

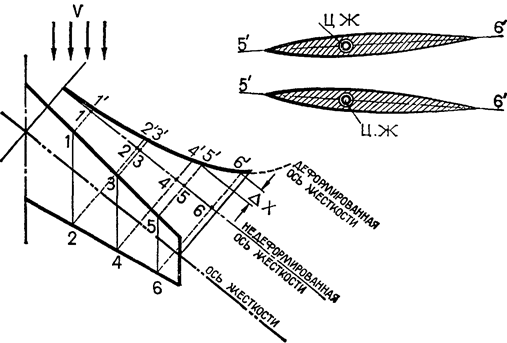

"Валежка" обусловливается нарушением аэродинамической симметрии, потому что невозможно построить самолет с идеально одинаковыми (симметричными) по жесткости, геометрической форме правым и левым полу крыльями. Предположим, что в результате геометрической несимметрии угол атаки одного полукрыла оказался чуть больше, чем другого. Из-за отсутствия симметрии в углах атаки появится кренящий момент, для устранения которого летчик должен отклонить элероны в противоположную сторону. На больших скоростях полета, даже при незначительной разности углов атаки, кренящий момент достигает большой величины и для его парирования нужно или отклонять элероны на большой угол, или уменьшать скорость полета. Если самолет имеет неодинаковую жесткость полукрыльев, то при полете на большой приборной скорости менее жесткое крыло будет иметь большую деформацию. Если это стреловидное крыло, то деформация в виде изгиба вызывает уменьшение углов атаки, особенно ближе к концу крыла (Рис. 31).

При различной жесткости на изгиб и кручение углы атаки правого и левого полукрыльев будут изменяться на разные величины. Это в свою очередь приводит к тому, что подъемные силы крыльев будут неодинаковы. При больших приборных скоростях разница в подъемных силах становится настолько большой, что вызывает кренение самолета в сторону менее жесткого крыла.

Попытка бороться с возникшей "валежкой" - отклонением элеронов - обычно не только не дает положительных результатов, а, наоборот, усугубляет ее. Такая реакция самолета связана с так называемым реверсом элеронов.

Реверс элеронов. Под действием аэродинамических сил крыло в полете изгибается и закручивается. Кручение крыла объясняется тем, что внешняя нагрузка, действующая по линии центров давления крыла, не совпадает с так называемой осью жесткости (Рис. 32). Линия центров давления, как правило, расположена позади линии жесткости крыла, поэтому крыло закручивается на уменьшение углов атаки. У прямых крыльев это явление выражено слабее, чем у стреловидного крыла, у которого аэродинамические силы вызывают кручение и изгиб, причем последний также закручивает крыло.

Отклонение элеронов смещает центр давления назад, чем еще больше закручивается стреловидное крыло. Кручение крыла за счет отклонения элеронов может достигнуть такого изменения фактических углов атаки полукрыла, что подъемная сила, создаваемая элеронами DУэл, будет меньше изменения подъемной силы, вызванного кручением крыла В результате самолет будет крениться не в ту сторону, куда отклонена ручка управления, а в противоположную. Наступает так называемый реверс элеронов. Реверсом элеронов называется обратное их действие, наступающее на больших скоростях полета вследствие закручивания крыла.

Страницы: 1 2 3 4
