Особенности поперечной устойчивости и управляемости на больших скоростях полета

Материалы » Аэродинамика самолета » Особенности поперечной устойчивости и управляемости на больших скоростях полета

Страница 3

При полете на сверхзвуковых скоростях эффективность рулей почти полностью восстанавливается. Это объясняется тем, что при отклонении руля, например, вниз, над ним увеличивается разрежение из-за увеличения скорости потока, а под ним скорость потока уменьшается из-за его торможения. Вследствие этого разность давлений под рулем и над рулем увеличивается, что приводит к увеличению эффективности рулей.

На современных самолетах, осуществляющих полеты со сверхзвуковыми скоростями, для улучшения управляемости применяют управляемые стабилизаторы, у которых рули высоты отсутствуют. Стабилизатор при этом через систему гидроусилителей связан непосредственно с ручкой управления в кабине, и летчик, управляя самолетом, так же как и через руль высоты, оттеняет ручку управления в нужном направлении. При взятии ручки на себя стабилизатор уменьшает угол атаки, при даче ручки от себя - увеличивает.

Для улучшения поперечной управляемости на больших углах атаки применяют так называемые интерцепторы, которые представляют собой пластины, кинематически связанные с элеронами и расположенные вдоль размаха крыла. В зависимости от конструкции самолета интерцепторы могут быть расположены как на верхней поверхности крыла, так и на нижней (Рис. 35). При верхнем расположении интерцептора он выдвигается при отклонении элерона вверх. Выдвижение интерцептора вызывает интенсивный срыв потока, вследствие чего происходит резкое снижение подъемной силы крыла. При нижнем расположении интерцептор выдвигается в поток на том крыле, на котором элерон отклоняется вниз. В этом случае пластина интерцептора тормозит поток, давление под крылом повышается и крыло получает дополнительный прирост подъемной силы

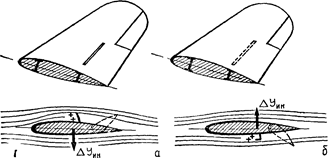

Рис. 35 Интерцепторы на крыле самолета. а - верхнее расположение; б - нижнее расположение

Как самостоятельный орган поперечного управления интерцепторы не получили применения вследствие значительного запаздывания в своем действии, поэтому применяются как дополнение к элеронам. При нейтральном положении элеронов интерцепторы убраны заподлицо с обшивкой и выдвигаются лишь при отклонении элеронов на некоторый угол. Дальнейшее увеличение угла отклонения элеронов происходит при выдвинутом интерцепторе. В результате синхронизации отклонения интерцептора и элерона их действия как органов управления суммируются.

Путевое равновесие самолета

Путевым равновесием называется такое состояние самолета в полете, при котором он не изменяет своего положения относительно вертикальной оси (оси Y).

Условием путевого равновесия является равенство моментов рыскания.

(9.16)

Рис. 36 Схема сил и моментов, действующих на самолет относительно оси Y

Из Рис. 36 видно, что моменты, вращающие самолет вокруг оси Y, создаются в основном силами лобового сопротивления полукрыльев и силами тяги двигателей. Для сохранения путевого равновесия необходимо, чтобы сумма всех моментов относительно оси Y равнялась нулю.

Страницы: 1 2 3 4
