Таблица 13
Сетка | ||
18 |
´ |
18 |
Число пролетов | ||
3 |
2,185185 |
4 |
Площадь корпуса | ||
3888 |
м2 | |
Отклонение | ||
51,8% |

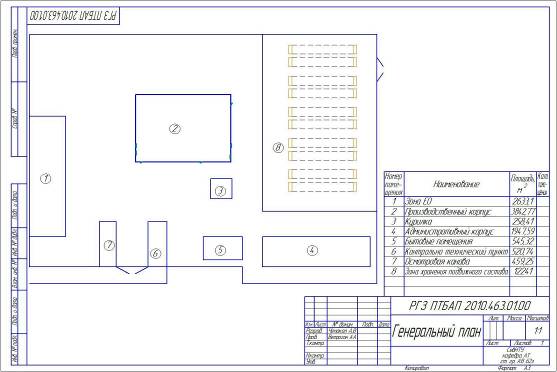

Генеральный план АТП

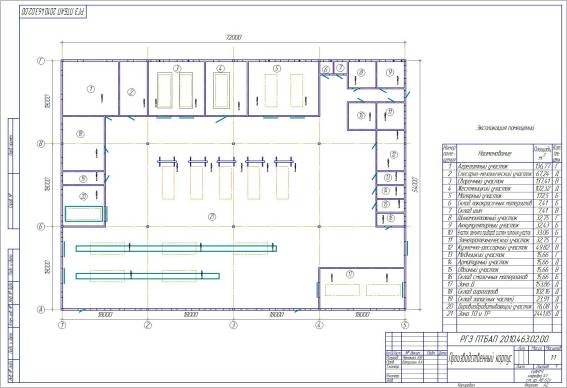

Производственный корпус

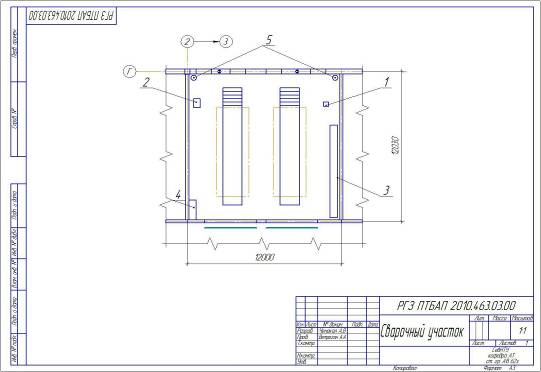

Сварочный участок
Спецификация применяемого оборудования на сварочном участке
ВДУ-511 предназначен: для комплектации полуавтоматов дуговой сварки.
В комплекте с полуавтоматом предназначен:
1) для полуавтоматической сварки плавящейся электродной проволокой на постоянном токе в среде защитных газов режим МИГ/МАГ-DC).
2) для ручной дуговой сварки покрытым электродами на постоянном токе (режим ММА-DC).
3) для аргонодуговой сварки неплавящимся электродом на постоянном токе (режим ТИГ-DC) при комплектации блоком БУСП-ТИГ или БУ-ТИГ.
Таблица 14
Наименование параметра |
Значение |
Значение |
Режимы сварки |
МИГ/МАГ-DC (MMA-DC) |
ТИГ-DC |
Напряжение питающей сети, В |
3х380 |
3х380 |
Частота питающей сети, Гц |
50 |
50 |
Номинальный сварочный ток, А (при ПВ, %) |
500 (60%); 400 (100%) |
500 (60%); 400 (100%) |
Пределы регулирования сварочного тока, А |
50 – 500 (30–400) |
30–400 |
Пределы регулирования рабочего напряжения, В |
16,5 – 39 (21 – 36) |
11 – 26 |
Напряжение холостого хода, В, не более |
55 |
55 |
Регулирование сварочного тока |
Плавное |
Плавное |
Диаметр электрода, электродной проволоки, мм |
– (2 – 8) |
0,8 – 8 |
Потребляемая мощность при номинальном токе, не более, кВа |
29 (23) |
24 |
Масса, кг, не более |
240 |
240 |
Габариты, мм, не более |
845х520х795 |
845х520х795 |
