Расчеты статических характеристик привода

Материалы » Привод рулевой » Расчеты статических характеристик привода

Страница 3

(72,5±8,1) мм/с, что удовлетворяет требованию ТЗ.

2. Учет потерь в блоке распределителя (-5% от максимальной скорости) даст снижение максимальной скорости до величины @ (68,9±8,1) мм/с.

Рисунок 2.1

Скоростная характеристика привода, ЭГУ (учет допусков на давление, дросселир.окна, Кфчв эгу, Кдос эгу)

Таблица 2.1

хз,мм

Vв=93,5(1+0,056)*Хз



0

0

0

0,1

8,050432

9,8736

0,2

16,10086

19,7472

0,3

24,1513

29,6208

0,4

32,20173

39,4944

0,5

40,25216

49,368

0,6

48,30259

59,2416

0,7

56,35302

69,1152

0,8

64,40346

78,9888

0,9

64,40346

88,8624

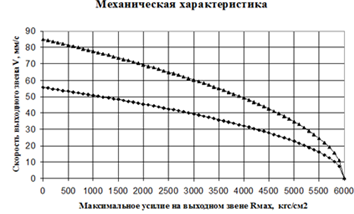

Рисунок 2.2 - Механическая характеристика привода РПД-28
