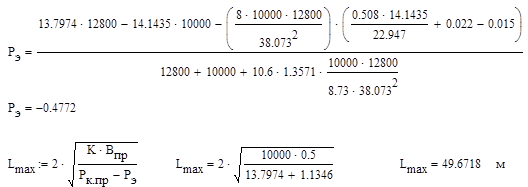

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

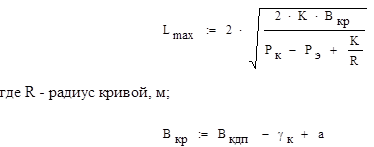

На кривом участке пути максимальная допустимая длина пролета определяется из выражения:

(15)

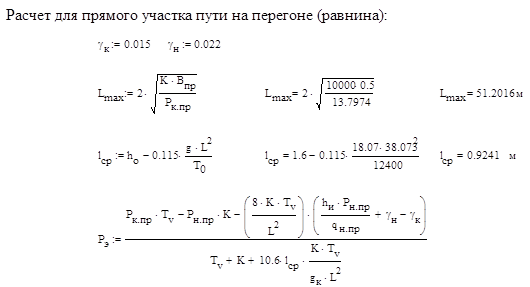

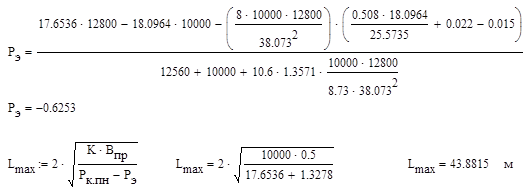

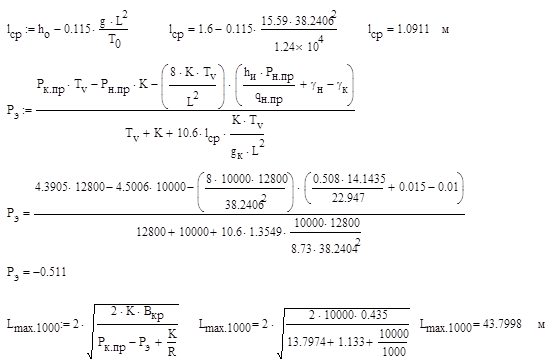

Расчет максимально допустимой длины пролета выполняется:

- для прямого участка: станция (главный и боковой пути) и перегон (равнина и насыпь);

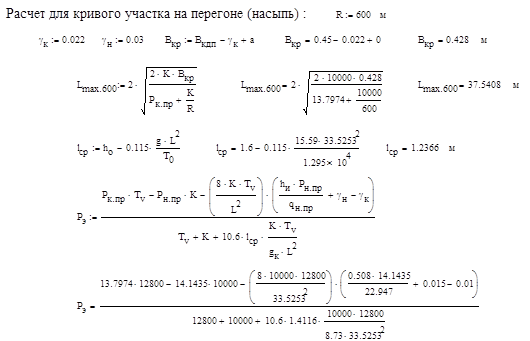

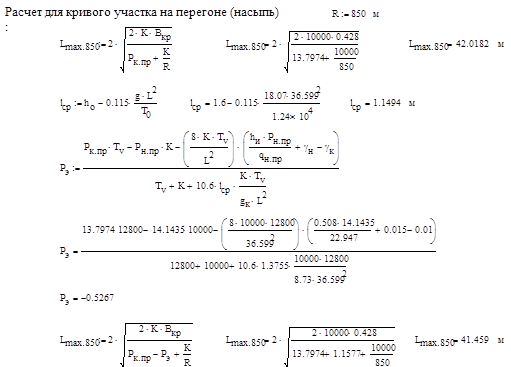

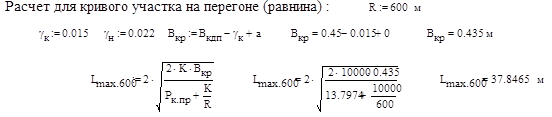

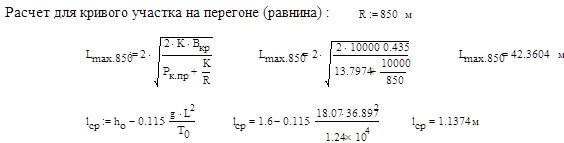

- для кривого участка: на перегоне для равнины и насыпи при заданных радиусах кривизны.

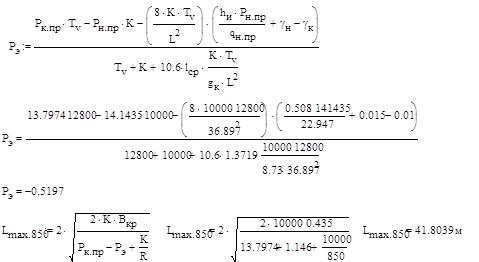

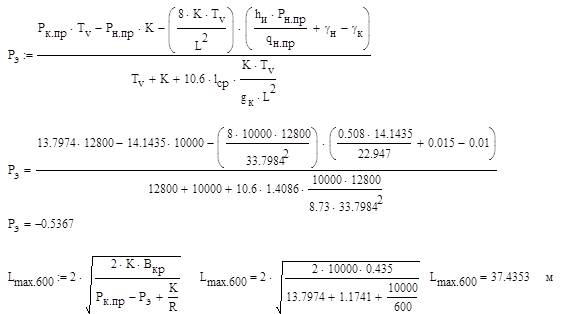

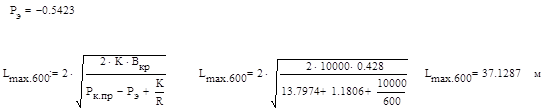

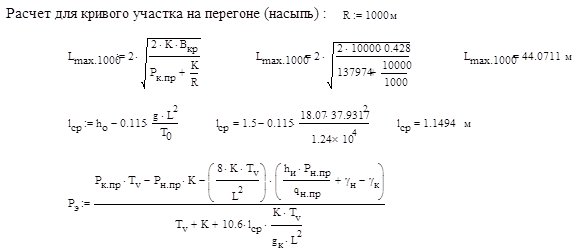

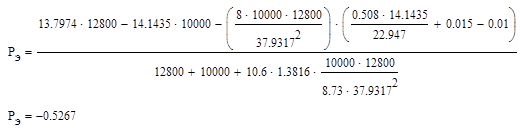

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Полученная длина отличается от предыдущего расчета менее чем на 5 м, следовательно можно считать её окончательно принятой.

Все расчеты сводим в таблицу

Таблица

Место расчета

Длина пролета без Рэ

Длина пролета с Рэ

Окончательная длина пролета

1. прямая станции и перегона

51.2

49.6

50

2. прямая перегона на насыпи

45.2

43.8

45

3. кривая R1=600м

37.8

37.3

37

4. кривая R2=850м

42.3

41.8

42

5. кривая R3=1000м

44.4

43.8

44

6. кривая R6=850м на насыпи

42.0

41.4

42

7. кривая R5=1000 м на насыпи

44.07

43.4

44

7. кривая R4=600 м на насыпи

37.5

37.1

37

Страницы: 1 2 3 4 5
