Опытные разработки 21 научно-исследовательского и испытательного института

Материалы » Экспериментальные четырехосные машины » Опытные разработки 21 научно-исследовательского и испытательного института

Страница 2

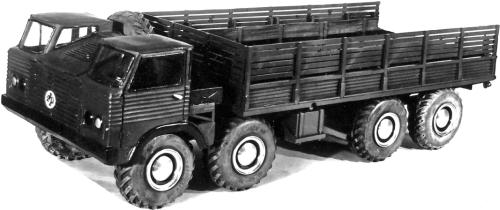

Опытный 10-тонный автомобиль И-210 (8x8) с 240-сильным дизелем и хребтовой рамой (макет). 1959 год Главными революционными конструктивными особенностями 10-тонной машины И-210 являлись продольная хребтовая рама-труба, разрезные мосты с качающимися кожухами полуосей и независимая торсионная подвеска всех односкатных колес с широкопрофильными шинами, выполненные по образцу грузовиков "Татра". Несущая трубчатая рама была спроектирована и собрана своими силами, но доработанные мосты поступили из Чехословакии. Второй новинкой стал отечественный 240-сильный силовой агрегат ДКС (дизельный короткоходный скоростной) конструкции Н. Р. Бриллинга, работавший с механической коробкой передач. На этом автомобиле впервые появились две раздельные одноместные цельнометаллические кабины для водителя и командира экипажа, расположенные с обеих сторон моторного отсека и снабженные характерными внешними усилительными гофрированными панелями. Такая конструктивная особенность была обусловлена требованиями по размещению в транспортном положении между кабинами передней части пусковой рампы или контейнера ракетной установки. За ними находилась низкобортная металлическая грузовая платформа с деревянными решетчатыми надставками, управляемыми являлись колеса двух передних мостов. Снаряженная масса машины составляла 8 т. В 1960 году грузовик доставили в Бронницы, где он прошел первые полигонные испытания. К тому времени появилась реальная возможность сделать его более простой, легкой и дешевой альтернативой четырехосным машинам ЗИЛ-135. 14 июля 1961 года автомобиль И-210 вместе с другой новой автотехникой был показан в Москве заместителю министра обороны СССР, Главнокомандующему Сухопутными Войсками маршалу В. И. Чуйкову и в октябре участвовал в сравнительных испытаниях, но в марте следующего года военное руководство вынесло решение в пользу шасси ЗИЛ-135Л. Главной причиной тому стала непривычная трубчатая рама, к которой большинство советских конструкторов и военных относились скептически. Несмотря на это, в 21 НИИИ было решено продолжить доработку машины, которая послужила базой следующего семейства И-21-15. Проектирование нового четырехосного 15-тонного автомобиля И-21-15 производилось в отделе № 3 под руководством полковника Г. А. Юрушкина, ответственными исполнителями были А. И. Гусев и И. С. Беленький. Эту машину предполагалось сделать основой целого семейства унифицированных двух-, трех– и четырехосных бортовых грузовиков, тягачей и специальных шасси. Полномасштабный макетный образец И-21-15 с двумя раздельными одноместными кабинами и металлическим кузовом был построен на 38 ОПЗ в 1962 году. На нем также использовались хребтовая трубчатая рама, независимая подвеска всех колес, механическая трансмиссия и новый 340-сильный дизельный двигатель Бриллинга с турбонаддувом, который для обслуживания и ремонта можно было на полозьях выдвигать вперед из моторного отсека. Автомобиль снабжался усиленными элементами подвески и широкопрофильными шинами размером 1200x500-508. Его снаряженная масса возросла до 10 т, полная достигала 25 т. Общая колесная база (расстояние от осей переднего моста до заднего) составила 6 м. Существенных внешних отличий от модели И-210 здесь не было, не считая обновленной бортовой платформы с тентом и решетчатыми бортами и перестановки топливного бака ближе к колесам третьего моста. В воспоминаниях ветеранов есть сведения, что автомобиль И-21-15 был собран в двух экземплярах, хотя возможно, что вторым считался доработанный вариант И-210.

Страницы: 1 2 3
