Тепловоз ТГМ6

Підпис: 8Маневровые тепловозы с гидропередачей -- ТГМ-6

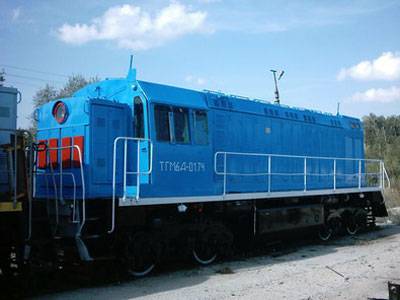

Підпис: Рисунок 2 Тепловоз ТГМ6

К концу 1964 г. Людиновским тепловозостроительным заводом был закончен технический проект универсального тепловоза. По проекту тепловоз рассчитан как для легкой маневровой и поездной работы в одну четырехосную секцию, так и для тяжелой маневровой работы в две секции. На тепловозе возможно применение трех типов дизелей: М756, 4Д49 и 6Д70; сцепной вес тепловоза при одной секции мог быть 68, 74 и 76 тс; при добалластировке общий вес двух секций мог быть доведен до 2х80 и 2х88 тс. Общее количество возможных модификаций составляло 18. При проектировании тепловоза широко использовались отдельные, хорошо зарекомендовавшие себя в эксплуатации узлы тепловозов ТГМ3 и ТЭ3.

В 1966г. Людиновский тепловозостроительный завод выпустил тепловоз ТГМ6, представляющий собой второй вариант проекта. Основным отличием тепловоза ТГМ6 от тепловоза ТГМ5 явилось применение дизеля 3А-6Д49 Коломенского тепловозостроительного завода. Номинальная мощность 1200 л.с., частота вращения вала при этой мощности -1000 об/мин и все остальные параметры такие же, как у однотипного дизеля 3А-6Д49 тепловоза ТЭМ5. Длина тепловоза 13500 м, общая колесная база 9300 мм и колесная база тележек также остались без изменения.

Підпис: 9Сохранены также гидропередача УГП-750-1200 с параллельной системой питания, компрессора ПК-35, аккумуляторная батарея 32ТН-450. Вместо компрессора ПК-35 на части тепловозов установлен шестицилиндровый двухступенчатый компрессор ПК-5,25. Для заряда аккумуляторной батареи и питания цепей управления и освещения установлен генератор постоянного тока КГ-12 (5/5 кВт, 75 В); генератор приводится клиноременной передачей.

Тяговые параметры тепловоза ТГМ6 близки к параметрам тепловоза ТГМ5. На поездном режиме длительная сила тяги секции при скорости 15 км/ч 14000 кгс, на маневровом при скорости 5 км/ч - 25000 кгс. Вес тепловозов ТГМ6 в зависимости от количества балласта находится в пределах 72-90 тс. Запас топлива составляет 4500 кг, песка - 900- 1100 кг.

Всесоюзный научно-исследовательский тепловозный институт провел сравнительную оценку тепловоза ТГМ6 с тепловозами ТГМ5и ТЭМ2 в условиях маневровой и горочной работы на станции Брянск II и пришел к выводу, что тепловоз ТГМ6 имеет примерно такой же расход топлива, как и тепловоз ТЭМ2, и более экономичен, чем тепловоз ТГМ5 с дизелем 6Д70.

С тепловоза №242 вместо упруго-компенсационной муфты между валом дизеля и валом гидропередачи устанавливалась эластичная муфта с резино-кордовой обмоткой.

Тепловозы ТГМ6 строились серийно с 1969 по 1973 г. включительно.
