Устройство системы охлаждения двигателя

Материалы » Анализ системы охлаждения двигателя ВАЗ-2106 » Устройство системы охлаждения двигателя

Страница 2

Для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения служит жидкостный насос центробежного типа (рис. 5). Расположен насос в передней части блока цилиндров и приводится в действие клиновидным ремнем от шкива коленчатого вала. Он состоит из корпуса 1, крыльчатки 9 и крышки 6 подшипников, соединенных между собой через прокладку. В насосах, как правило, применяются специальные двухрядные подшипники, внутренним «кольцом» которых служит сам валик. Однако, для «Жигулей» в запасные части поставлялись и крышки 2102 – 1807020, в которых применялись два обычных подшипника 203, в отличие от «родной» крышки.

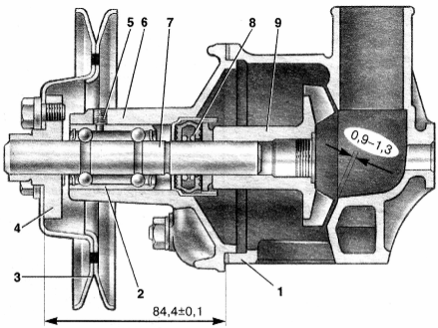

Рис. 5 Продольный разрез жидкостного насоса ВАЗ – 2106: 1 – корпус; 2 – подшипник; 3 – шкив; 4 – ступица шкива; 5 – стопорный винт подшипника; 6 – крышка; 7 – валик; 8 – сальник; 9 – крыльчатка.

На автомобиле ВАЗ – 2108 крышка превратилась в корпус, который крепится непосредственно к блоку цилиндров – см. рис. 6.

Здесь, в отличие от заднеприводных моделей ВАЗ, привод на жидкостный насос идет через зубчатый ремень. Его проскальзывание относительно зубчатых шкивов совершенно недопустимо. При этом, лишаясь самого ремня (срезаются зубцы), одновременно нарушаются фазы газораспределения. Беда не в том, что их потребуется вновь устанавливать, а в том, что «сбой» фаз приводит к «встрече» клапанов с поршнями. Погнутые клапаны и разбитые направляющие втулки – это повод для серьезного и дорогого ремонта. Поэтому важно добиться правильного натяжения зубчатого ремня.

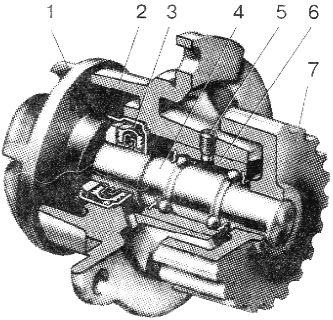

Рис. 6. Насос охлаждающей жидкости ВАЗ – 2108: 1 – крыльчатка; 5 – стопорный винт; 2 – корпус; 6 – наружное кольцо подшипника; 3 – сальник; 7 – зубчатый шкив. 4 – валик;

Пластмассовая крыльчатка 9 (рис. 5) крепится на заднем конце вала 5при помощи ступицы. Пи вращении крыльчатки жидкость из подводящего патрубка поступает к ее центру, затем захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 1 насоса, а оттуда через полые приливы подается в рубашку охлаждения двигателя.

Герметичность вращающихся деталей, расположенных в корпусе насоса, обеспечивается самоуплотняющимся сальником, установленным в крыльчатке. Он состоит (рис. 7) из графитового кольца 4, резиновой манжеты 2 и пружины 3, прижимающей кольцо к торцу корпуса подшипников.

Своими выступами графитовое кольцо входит в пазы крыльчатки и закрепляется обоймой. Для контроля за исправным состоянием сальника в корпусе жидкостного насоса имеется технологическое отверстие. В случае выхода из строя сальника через него будет вытекать охлаждающая жидкость.

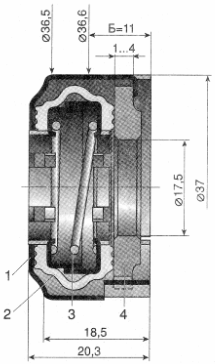

Рис. 7 Сальник ВАЗ – 2106: 1 – корпус; 2 – резиновая манжета; 3 – пружина; 4 – графитовое кольцо; Б – контролируемый размер 11мм при запрессовке.

В системе с водяным охлаждением простейшего типа движение автомобиля вперед само по себе достаточно для создания воздушного потока через радиатор. Однако вентиляторы с принудительным приводом обеспечивают больший воздушный поток, в результате чего радиатор меньшего размера может рассеивать требуемое количество тепла. Простейшим способом привода вентилятора является ремень, который приводит генератор и насос охлаждающей жидкости, вентилятор на самом деле просто установлен на удлиненной части оси жидкостного насоса.

Вентилятор необходим только тогда, когда скорость потока воздуха через радиатор недостаточна для поддержания требуемой температуры охлаждающей жидкости. Другими причинами этого могут быть малая скорость движения автомобиля, его подъем в гору и т.д. Энергия, требуемая для привода вентилятора, берется от двигателя, в результате чего двигатель нагружается, и расход топлива увеличивается.

Хотя благодаря приданию оптимальной формы лопастям вентилятора и использованию лопастей из штампованной стали можно добиться определенной экономии энергии, на современных автомобилях еще большая экономия достигается при использовании отключаемой системы привода, которая прекращает работу в том случае, когда работа вентилятора не нужна. Одной из наиболее распространенной системой является – электрическая.

Вентилятор с электрическим приводом.

Вентилятор приводится отдельным электрическим двигателем, который включается только тогда, когда охлаждающая жидкость достигает определенной заданной температуры, например 90°С. Подаваемая к двигателю энергия контролируется или термостатическим выключателем, обычно биметаллического типа, расположенный в области верхнего шланга, или при помощи реле, включаемого сигналом от электронного модуля управления.

Страницы: 1 2 3
