Устройство системы охлаждения двигателя

Материалы » Анализ системы охлаждения двигателя ВАЗ-2106 » Устройство системы охлаждения двигателя

Страница 1

Система охлаждения предназначена для отвода тепла от механизмов и деталей двигателя, а также для поддержания нормального теплового режима двигателя. На автомобильных двигателях наибольшее распространение получили жидкостные системы с принудительной циркуляцией охлаждающей жидкости.

Такие системы более эффективны в работе и вместе с пусковыми устройствами обеспечивают легкий пуск двигателя при отрицательных температурах окружающего воздуха и создают меньший шум при его работе.

В жидкостной системе охлаждения поверхности блока и головки цилиндров заключены в клетку или охлаждающую рубашку (контур), при наличии пространства между цилиндрами, в котором может циркулировать соответствующая жидкость. В качестве жидкости обычно используется вода или ее этиленгликолевые смеси – антифризы.

Наиболее широкое распространение получили всесезонные жидкости, замерзающие при низкой температуре – Тосол-А40М и Тосол-А65М, в зависимости от климатических условий. Эти жидкости обладают антикоррозийными, антивспенивающими свойствами и растворяют накипь, что является важным свойством для эксплуатации автомобилей. Они имеют высокий коэффициент теплового расширения.

Указанные жидкости голубого цвета без запаха – ядовиты, и поэтому необходимо соблюдать меры предосторожности при обращении с ними во избежание ожогов кожи и разъедания одежды. При попадании даже небольшого количества такой жидкости в организм человека может произойти тяжелое отравление.

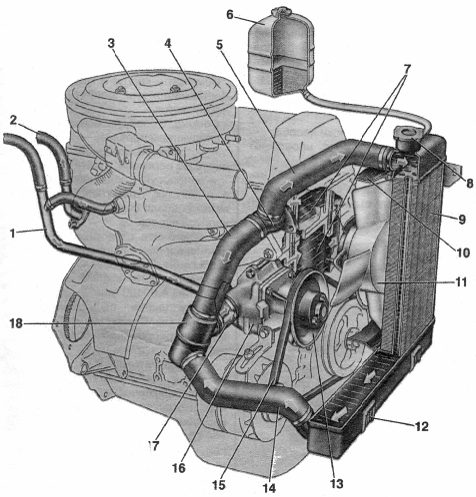

Рис. 2 Система охлаждения ВАЗ-2106: 1 – трубка отвода жидкости от радиатора отопителя к жидкостному насосу; 2 – шланг отвода горячей жидкости из головки цилиндров в радиатор отопителя; 3 – перепускной шланг термостата; 4 – выпускной патрубок рубашки охлаждения; 5 – подводящий шланг радиатора; 6 – расширительный бачок; 7 – рубашка охлаждения; 8 – пробка радиатора; 9 – радиатор; 10 – кожух вентилятора; 11 – вентилятор с электроприводом; 12 – резиновая опора радиатора; 13 – шкив привода жидкостного насоса; 14 – отводящий шланг радиатора; 15 – ремень привода насоса; 16 – жидкостный насос; 17 – шланг подачи жидкости в насос; 18 – термостат.

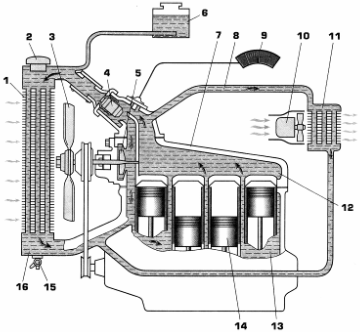

Рис.3. Принципиальная схема системы охлаждения: 1 – радиатор; 14 – поршень; 2 – крышка; 15 – сливной краник; 3 – вентилятор; 16 – нижний бачок радиатора; 4 – термостат; 5 – жидкостный насос; 6 – расширительный бачок; 7 – головка цилиндров; 8 – трубопровод к отопителю; 9 – указатель температуры жидкости; 10 – вентилятор отопителя; 11 – радиатор отопителя; 12 – рубашка охлаждения головки цилиндров; 13 - рубашка охлаждения блока цилиндров.

Система охлаждения состоит (рис.3) из:

- рубашки охлаждения блока и головки блока цилиндров;

- центробежного насоса;

- термостата;

- радиатора с расширительным бачком;

- вентилятора;

соединительных патрубков и шлангов.

Систему охлаждения заполняют жидкостью через расширительный бачок 6 (рис. 3) или горловину радиатора. В крышке радиатора или бачка выполнен паровоздушный клапан, который поддерживает повышенное давление в системе охлаждения при работе двигателя, повышая тем самым температуру Тосола. По мере остывания остановленного двигателя клапан постепенно снижает давление, предотвращая разрыв радиатора и расширительного бачка. Для слива жидкости служат отверстия в нижней части радиатора и блоке цилиндров, закрытые резьбовыми пробками или снабженные краниками 15.

Во время работы двигателя жидкость циркулирует в системе охлаждения двигателя под действием центробежного жидкостного насоса 5 охлаждающей жидкости. Распределением потока жидкости управляет термостат. Пока двигатель не прогрет, жидкость циркулирует по малому кругу (рис.4) - фактически в пределах рубашки охлаждения головки и блока цилиндров. По мере прогрева двигателя клапан термостата открывается, и часть жидкости, а затем и весь ее поток направляется в радиатор (большой круг циркуляции), где охлаждается потоком набегающего воздуха и вентилятором. Крыльчатка вентилятора на некоторых двигателях приводится во вращение ременной передачей от шкива коленчатого вала. Более современная конструкция – электрический вентилятор системы охлаждения, работающий от бортовой электросети автомобиля и управляемый термодатчиком, установленным в бачке радиатора.

Система охлаждения двигателя конструктивно объединена с системой отопления пассажирского салона автомобиля. Нагретая жидкость поступает в радиатор отопителя 8 (рис.4) из рубашки охлаждения головки блока цилиндров по верхнему трубопроводу, а отводится по нижнему трубопроводу к насосу охлаждающей жидкости. Проходя через радиатор отопителя самотеком (при движении автомобиля) или под действием включенного вентилятора 12, холодный наружный воздух нагревается и создает комфортную температуру в салоне автомобиля. Поток жидкости через радиатор отопителя регулируется или перекрывается краном отопителя 9, управляемым с места водителя.
