Расчет приводного вала

Материалы » Проектирование редуктора » Расчет приводного вала

Назначаем материал вала – Сталь 45

Исходя из значения диаметра выходного вала, принимаем d=60 мм.

c=300 мм; b=300 мм; a=134мм


Определим опорные реакции подшипников:

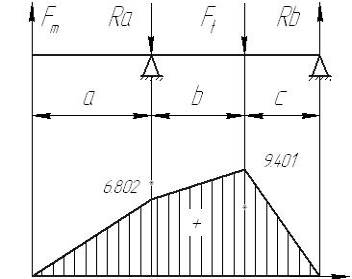

Эп. Мизг, 105

Определим изгибающие моменты, действующие в сечениях вала:

M1=z

M2= (a+z)-z

Наиболее опасное сечение 3, проверочный расчет ведем по нему.

Крутящий момент:

а) Проверочный расчет вала на прочность при совместном действии изгиба и кручения.

Определим напряжения в опасном сечении вала:

Нормальные напряжения:

где W-осевой момент сопротивления сечения вала.

Касательные напряжения:

где Wp-полярный момент инерции сопротивления сечения вала.

Определим коэффициент концентрации нормальных напряжений:

где: эффективный коэффициент концентрации напряжений при шпоночном пазе выполненном концевой фрезой.

коэффициент влияния абсолютных размеров поперечного сечения при изгибе углеродистой стали.

коэффициент влияния шероховатости при обточке.

Определим коэффициент концентрации касательных напряжений:

эффективный коэффициент концентрации напряжений при шпоночном пазе выполненном концевой фрезой.

Определим пределы выносливости в расчетном сечении вала:

Определим коэффициенты запаса прочности по нормальным и касательным напряжениям:

Определим общий коэффициент запаса прочности в опасном сечении.

Условие прочности выполняется.

б) проверочный расчет подшипников

Базовая динамическая грузоподъемность подшипника Сr=28.1 кН

Статическая грузоподъемность подшипника Сor=17 кН

Определим эквивалентную нагрузку Re.

где V=1 коэффициент вращения при вращающемся внутреннем кольце подшипникам.

коэффициент безопасности для конвейеров.

температурный коэффициент для рабочей температуры подшипника до 1000С.

Определим расчетную динамическую грузоподъемность подшипника

где требуемая долговечность подшипника.

коэффициент, учитывающий качество эксплуатации при обычных условиях работы подшипника.

Условие прочности выполняется.
