Устройство системы охлаждения двигателя

Материалы » Анализ системы охлаждения двигателя ВАЗ-2106 » Устройство системы охлаждения двигателя

Страница 3

Вентилятор имеет четырехлопастную крыльчатку, установленную на валу электродвигателя.

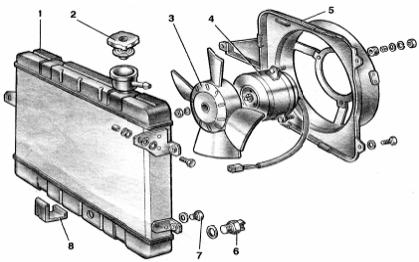

Рис. 8. Детали радиатора и вентилятора с электроприводом: 1 – радиатор; 2 – пробка радиатора; 3 – вентилятор; 4 – электродвигатель вентилятора; 5 – кожух вентилятора; 6 – датчик включения электродвигателя вентилятора; 7 – сливная пробка радиатора; 8 – нижняя опора радиатора.

Радиатор, являющийся теплообменным узлом, предназначен для передачи тепла от охлаждающей жидкости потоку воздуха. Он крепится к кузову автомобиля с помощью резиновых подушек (опор), что необходимо для уменьшения вибраций и ударных нагрузок, возникающих при движении.

Радиатор состоит из верхнего и нижнего бачков и теплорассеивающей сердцевины, наружная поверхность которой обдувается воздухом, рассеивающим теплоту, полученную жидким теплоносителем (охлаждающей жидкостью) от нагретых деталей двигателя.

Сердцевина радиатора состоит из трех – четырех рядов плоских латунных трубок, между рядами которых размещаются широкие зигзагообразные ленты, имеющие специальные выштамповки, искривляющие воздушный канал и повышающие эффективность отдачи тепла потоку воздуха.

В пробке радиатора размещаются выпускной и впускной клапаны. При избыточном давлении в системе охлаждения открывается выпускной клапан и пар или жидкость по трубопроводу отводится в расширительный бачок. По мере понижения температуры двигателя объем охлаждающей жидкости уменьшается, вследствие чего создается разряжение, под действием которого открывается впускной клапан, и жидкость из расширительного бачка поступает обратно в радиатор, в результате объем жидкости в системе охлаждения поддерживается постоянным при работе двигателя.

Охлаждающую жидкость сливают через сливные краны, расположенные соответственно на нижнем патрубке радиатора и в нижней части блока – картера, при этом пробки радиатора и расширительного бачка должны быть открытыми.

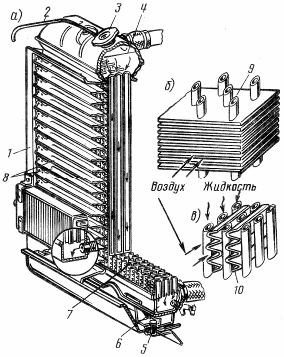

Рис 9 Радиатор и типы его сердцевины: а – устройство; б, в – соответственно трубчато-пластинчатая и трубчато-ленточная сердцевины; 1 – боковая стойка; 2 – пароотводная трубка; 3 – пробка; 4 – верхний бачок; 5 – резиновая подушка крепления радиатора; 6 – нижний бачок; 7 – теплорассеиваюшая сердцевина.

Страницы: 1 2 3
