Внешняя скоростная характеристика двигателя

Материалы » Тяговый расчёт автомобиля » Внешняя скоростная характеристика двигателя

Страница 2

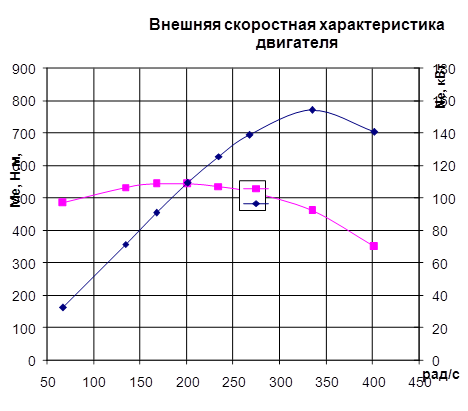

По результатам расчетов (таблица, пункты 1, 2 и 3) строим внешнюю скоростную характеристику двигателя.

В дальнейшем те же значения N, и Ме используем для определения скорости движения и удельной силы тяги на всех передачах и всех выбран­ных частотах вращения коленчатого вала.

Для построения внешней характеристики используем масштабы шкал в следующих пределах:

• частота вращения коленчатого вала6. 1 мм — (2,5…5,0) рад/с;

• мощность: 1 мм — (0,5…1,5) кВт;

• крутящий момент:. 1 мм = 2…8 Н.м.

Крайняя левая точка характеристики ограничивается частотой устойчивого вращения холостого хода (10…70 рад/с).

Максимальная мощность карбюраторного двигателя определяется точкой перегиба кривой (началом падения мощности).
