Поперечная, путевая и боковая устойчивость самолета

Материалы » Аэродинамика самолета » Поперечная, путевая и боковая устойчивость самолета

Страница 1

Среди факторов, определяющих закономерности бокового движения, наибольшую роль играют характеристики поперечной и путевой устойчивости.

Поэтому каждому летчику для понимания всех особенностей поведения самолета необходимо представлять фактическую картину бокового движения и, в частности, сущность конкретного проявления поперечной и путевой устойчивости.

Поперечная устойчивость самолета

Способность самолета без вмешательства летчика восстанавливать в полете первоначальное состояние поперечного равновесия называется поперечной устойчивостью.

Рассмотрим поведение самолета при случайном нарушении поперечного равновесия. Например, под воздействием вертикального порыва ветра на одно из полукрыльев самолет начнет вращаться относительно оси X, т.е. крениться.

При вращении самолета вокруг продольной оси происходит изменение углов атаки на полукрыльях: на опускающемся крыле углы атаки увеличиваются, а на поднимающемся - уменьшаются (Рис. 25). В результате подъемные силы полукрыльев также изменят свои первоначальные величины: на поднимающемся подъемная сила УПОД будет меньше исходной, а на опускающемся больше, т.е. Результирующая подъемных сил Y' сместится в сторону опускающегося полукрыла и, действуя на плечо а, создаст тормозящий (демпфирующий) момент МХ. демпф, препятствующий дальнейшему увеличению угла крена. Однако демпфирующий момент действует только при вращении самолета относительно оси Х и как только вращение (кренение) прекращается, прекращается и действие этого момента. Поэтому восстановить исходное поперечное равновесие демпфирующий момент не может.

Демпфирующий момент равновесия не восстановит, однако вращение самолета прекратится, и он останется накрененным на некоторый угол  (Рис. 26).

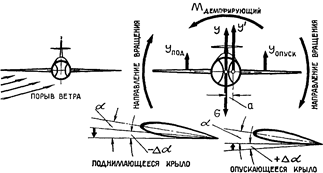

Рис. 25. Схема сил, действующих на самолет при его вращении относительно оси Х

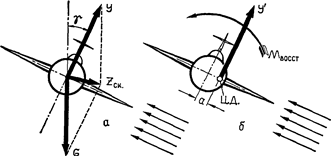

Рис. 26 Восстановление поперечного равновесия при скольжении самолета

Накренившийся самолет начинает скользить на опущенное крыло под воздействием силы ZСК, составляющей силы веса и подъемной силы (см. Рис. 26). При полете самолета со скольжением характер обтекания полукрыльев и распределения давления на них изменяется. На опущенном полукрыле условия обтекания лучше, а на поднятом из-за аэродинамического затенения хуже, вследствие чего на опущенном пол у крыле подъемная сила создается большей величины, чем на поднятом (Уоп > Упод).

Результирующая подъемная сила У’, как это показано на Рис. 26, сместится в сторону опущенного полукрыла и, действуя на плече а относительно центра тяжести, создаст восстанавливающий момент (МВОСТ), который после прекращения действия внешних сил прекратит свое действие. Таким образом, поперечная устойчивость обеспечивается самим крылом, но не за счет только крена, а и за счет возникающего при этом скольжения.

Величина восстанавливающего момента, степень статической поперечной устойчивости зависят от площади крыла, угла поперечного V, стреловидности, удлинения крыла, от площади вертикального оперения и т.д.
