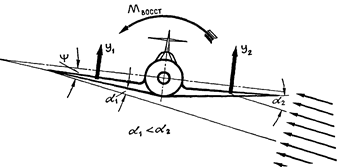

Рис. 27. Влияние угла поперечного V на поперечную устойчивость самолета

Рассмотрим влияние упомянутых факторов на поперечную устойчивость самолета.

Площадь крыла сильно влияет на величину демпфирующего момента. При постоянной скорости и высоте полета в диапазоне летных углов атаки величина прироста подъемной силы DУ зависит только от Da и площади крыла S.

Демпфирующий момент МХдемпф возникает при наличии вращения самолета вокруг оси X, в результате чего появляется разность в углах атаки полукрыльев. От величины этой разности зависит изменение в подъемных силах правого и левого полукрыльев.

(9.15)

Из формулы следует, что при прочих равных условиях величина изменения подъемной силы на крыле, а, следовательно, и МХдемпф будет зависеть от площади крыла S. Чем больше площадь крыла, тем труднее самолет выходит из состояния равновесия, и наоборот, если самолет имеет глубокое нарушение равновесия, то демпфирующий момент будет сдерживать быстрое возвращение к исходному положению.

Угол поперечного V крыла имеет большое значение для поперечной устойчивости самолета. Как видно на Рис. 27, при скольжении крыла, имеющего угол поперечного V, полукрылья обтекаются боковым потоком воздуха под различными углами атаки. У опущенного полукрыла угол атаки больше, чем у поднятого, соответственно произойдет увеличение подъемной силы на опущенном и уменьшение на поднятом полукрыльях.

С увеличением угла поперечного V разница в углах атаки и подъемных силах опущенного и приподнятого крыльев также увеличится. Вследствие этого будет иметь место увеличение восстанавливающего момента.

Таким образом, чем больше угол поперечного V крыла, тем лучше поперечная устойчивость самолета. У современных самолетов с прямыми и трапециевидными крыльями угол поперечного V находится в пределах от 0 до +7°.

Стреловидность крыла увеличивает поперечную устойчивость самолета. Чем больше угол стреловидности, тем лучше поперечная устойчивость. Это объясняется неодинаковым характером обтекания стреловидных полукрыльев при нарушении поперечного равновесия Если нарушено поперечное равновесие, то самолет совершает полет со скольжением. При наличии прямой стреловидности величина подъемной силы зависит не от скорости потока V, а от ее составляющих V1, направленных перпендикулярно передним кромкам. Так как эффективная скорость V1 у крыла, выдвинутого вперед, больше, а отстающего меньше, то и подъемные силы полукрыльев также будут неодинаковы.

Вследствие этого появляется дополнительный восстанавливающий момент за счет стреловидности. Таким образом, прямая стреловидность крыла способствует повышению поперечной устойчивости самолета. Однако у самолетов с крылом прямой стреловидности поперечная устойчивость может возрасти настолько, что станет излишней. А это ухудшит управляемость и может вызвать так называемую колебательную неустойчивость. По этой причине у самолетов со стреловидным крылом угол поперечного V делают, как правило, отрицательным (до - 5°) Этим ухудшают поперечную устойчивость, с тем, чтобы добиться приемлемых значений управляемости и исключить нежелательные побочные явления в виде колебательной неустойчивости.
