Способность самолета без вмешательства летчика восстанавливать первоначальное состояние путевого равновесия называется путевой устойчивостью.

При нарушении путевого равновесия самолет начнет разворачиваться вокруг оси Y, нарушив тем самым симметрию обтекания. В результате воздействия воздушного потока, набегающего под углом р на боковую поверхность фюзеляжа и на вертикальное оперение, появятся боковые силы, которые создадут момент, направленный на возвращение самолета в исходное положение.

При вращении самолета на боковой поверхности фюзеляжа и вертикального оперения возникнут аэродинамические силы, препятствующие вращению самолета вокруг вертикальной оси, т.е. возникнет демпфирующий момент. Как только вращение прекратится (угловая скорость станет равна нулю), так прекратится и действие демпфирующего момента. Останется лишь восстанавливающий момент. Величина восстанавливающего момента зависит от ряда факторов: площади вертикального оперения, соотношения длин носовой и хвостовой части фюзеляжа, центровки самолета и его стреловидности. Основная доля восстанавливающего момента приходится на вертикальное оперение. Следовательно, путевая устойчивость зависит в основном от площади вертикального оперения. Благодаря вертикальному оперению самолет, подобно флюгеру, стремится стать по потоку и таким образом сам восстанавливает нарушенное равновесие. Поэтому путевую устойчивость часто называют флюгерной устойчивостью.

В результате нарушения путевого равновесия самолет будет лететь со скольжением. Возникнет боковая обдувка самолета и аэродинамические силы на носовой и хвостовой части фюзеляжа. Момент от аэродинамической силы на носовой части фюзеляжа будет уменьшать восстанавливающий момент, а на хвостовой - увеличивать.

Таким образом, величина восстанавливающего момента может быть записана следующим образом:

(9.18)

Большая длина носовой части фюзеляжа современных самолетов ухудшает их путевую устойчивость, поэтому вертикальное оперение таких самолетов имеет увеличенные размеры.

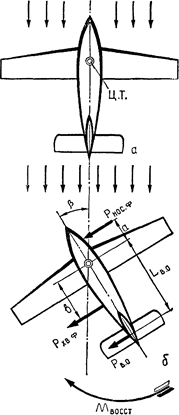

Рис. 37 Восстановление путевого равновесия

Рис. 38 Влияние стреловидности на путевую устойчивость

Рис. 39 Принцип путевой управляемости самолета

Увеличение длины хвостовой части фюзеляжа улучшает путевую устойчивость, так как при этом увеличивается восстанавливающий момент за счет увеличения боковой силы Рхв. ф и плеча вертикального оперения. lв. о. Увеличение стреловидности вертикального оперения смещает центр его давления назад, увеличивая тем самым плечо lв. о

Центр тяжести самолета является центром вращения самолета. Смещение его вперед или назад увеличивает или уменьшает плечо, влияя таким образом на путевую устойчивость. Смещение центровки вперед равносильно увеличению длины хвостовой части фюзеляжа.

Стреловидность крыла оказывает положительное влияние на путевую устойчивость самолета - чем она больше, тем лучше путевая устойчивость.

На Рис. 38 видно, что при скольжении стреловидного крыла характер обтекания его полукрыльев будет различным. На вынесенном вперед (левом) полукрыле лобовое сопротивление станет больше, чем на другом, так как у левого крыла фактический угол стреловидности уменьшается, а у правого увеличивается; вследствие этого лобовое сопротивление левого полукрыла увеличивается, а правого уменьшается (QЛ>QПР) - Центр давления правого полукрыла приближается к траектории движения центра тяжести, а левого удаляется от нее, что изменяет моменты от сил лобового сопротивления полукрыльев относительно центра тяжести.

Страницы: 1 2 3 4
