Расчет рабочего оборудования

Страница 1

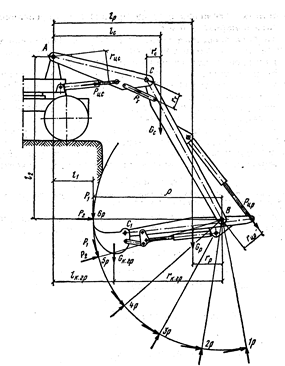

Рис. 12. Схема к определению усилий, действующих на рабочее оборудование одноковшового экскаватора.

Копание поворотом ковша. На рабочее оборудование действуют наибольшие нагрузки в период копания гидроцилиндром ковша на максимальной глубине. Если наибольшее усилие на режущей кромке ковша не может быть достигнуто из-за ограниченной устойчивости экскаватора или ограничения реактивного усилия в гидроцилиндре рукояти, то за расчетное принимают положение, при котором рукоять повернута на угол, допускающий развитие максимального усилия на режущей кромке ковша, что соответствует расчетному положению рукояти 3р (рис.12) и ковша Зк (рис.13).

Рис. 13. Схема к определению усилий в тяге ковша.

Определим наибольшее реактивное усилие, которое возникает в цилиндре рукояти РЦР, кН:

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 6р:

ΣМВ = 0

- РЦР6 · (rЦР6) + GК.ГР · (rК.ГР6) + GР · (rР6) + РСР · (ρ) = 0

РЦР6 = 1 / rЦР6 · (GК.ГР · (rК.ГР6) + GР · (rР6) + РСР · (ρ)) =

= 1/0.39 · (11 · 2.97 + 7.65 · 0.83 + 39.5 · 3.7) = 473.8 кН

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 5р:

ΣМВ = 0

- РЦР5 · (rЦР5) + GК.ГР · (rК.ГР5) + GР · (rР5) + РСР · (ρ) = 0

РЦР5 = 1 / rЦР5 · (GК.ГР · (rК.ГР5) + GР · (rР5) + РСР · (ρ)) =

= 1/0.502 · (11 · 2.81 + 7.65 · 0.78 + 39.5 · 3.7) =364.6 кН

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 4р:

ΣМВ = 0

- РЦР4 · (rЦР4) + GК.ГР · (rК.ГР4) + GР · (rР4) + РСР · (ρ) = 0

РЦР4 = 1 / rЦР4 · (GК.ГР · (rК.ГР4) + GР · (rР4) + РСР · (ρ)) =

= 1/0.55 · (11 · 2.3 + 7.65 · 0.65 + 39.5 · 3.7) =320 кН

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 3р:

ΣМВ = 0

- РЦР3 · (rЦР3) + GК.ГР · (rК.ГР3) + GР · (rР3) + РСР · (ρ) = 0

РЦР3 = 1 / rЦР3 · (GК.ГР · (rК.ГР3) + GР · (rР3) + РСР · (ρ)) =

= 1/0.54 · (11 · 1.62 + 7.65 · 0.45 + 39.5 · 3.7) =310 кН

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 2р:

ΣМВ = 0

- РЦР2 · (rЦР2) + GК.ГР · (rК.ГР2) + GР · (rР2) + РСР · (ρ) = 0

РЦР2 = 1 / rЦР2 · (GК.ГР · (rК.ГР2) + GР · (rР2) + РСР · (ρ)) =

= 1/0.54 · (11 · 0.72 + 7.65 · 0.2 + 39.5 · 3.7) =324 кН

Определим реактивное усилие, которое возникает в цилиндре рукояти в положении 1р:

ΣМВ = 0

- РЦР1 · (rЦР1) - GК.ГР · (rК.ГР1) - GР · (rР1) + РСР · (ρ) = 0

РЦР1 = 1/ rЦР1 · (- GК.ГР · (rК.ГР1) - GР · (rР1) + РСР · (ρ)) =

= 1/0.36 · (-11 · 0.26 - 7.65 · 0.07 + 39.5 · 3.7) =396.5 кН

Мы определили, что наибольшее реактивное усилие в цилиндре рукояти будет возникать в положении 6р. Далее мы выбираем по стандартизированному ряду гидроцилиндр, определяя его диаметр и площадь поршневой полости. Из полученных расчетов выбираем гидроцилиндр с диаметром поршня d = 0.125 м. Максимальное давление в гидроцилиндре принимаем равным 32 МПа. Подробный расчет гидроцилиндра будет рассмотрен нами далее.

Определим максимальное реактивное усилие в цилиндре рукояти РЦР, кН:

РЦРмакс = pМАКС · FЦР = 320 · 153.9 =492.5 кН,

где рМАКС - максимальное давление в цилиндре рукояти, кН;

В этом случае при копании поворотом ковша на его режущей кромке развивается усилие (рис. 12, 13) в положении 6Р:

ΣМВ = 0

Р1-6 · (ρ) – РЦР · (rЦР6) + GК.ГР · (r К.ГР) + GР · (r Р6) = 0

Р1-6 = 1 / ρ · (РЦР · (rЦР6) - GК.ГР · (r К.ГР) - GР · (r Р6)) =

= 1/3.7 · (-11 ·2.97 - 7.65 · 0.83 + 492.5 · 0.39) =41.4 кН,

в положении 3Р:

ΣМВ = 0

Р1-3 · (ρ) - РЦР · (rЦР1) - GК.ГР · (r К.ГР) - GР · (r Р1) = 0

Р1-3 = =

= 1/3.7 · (-11 ·1.62 - 7.65 · 0.45 + 492.5 · 0.54) =66.1 кН,

в положении 1Р:

ΣМВ = 0

Р1-1 · (ρ) - РЦР · (rЦР1) - GК.ГР · (r К.ГР) - GР · (r Р1) = 0

Р1-1 = =

= 1/3.7 · (11 ·0.26 + 7.65 · 0.45 + 492.5 · 0.36) =48.8 кН,

где ρ - плечо силы Р1 действующей относительно точки В, м.

Определим нормальную составляющую для положений 6Р, 3Р и 1Р:

P2-6 ≈ 0,2P 1-6 = 0.2 · 41.4 = 8.28 кН

P2-3 ≈ 0,2P 1-3 = 0.2 · 66.1 = 13.22 кН

P2-1 ≈ 0,2P 1-1 = 0.2 · 48.8 = 9.76 кН
