Система охлаждения

Материалы » Двигатель » Система охлаждения

Страница 1

Система охлаждения предназначена для поддержания нормального теплового режима двигателя.

При работе двигателя температура в его цилиндрах поднимается выше 2000 градусов, а средняя составляет 800 - 900°! Если не отводить тепло от "тела" двигателя, то через несколько десятков секунд после запуска, он станет уже не холодным, а безнадежно горячим. Следующий раз вы сможете запустить свой холодный двигатель только после его капитального ремонта.

Система охлаждения нужна для отвода тепла от механизмов и деталей двигателя, но это только половина ее предназначения, правда - большая половина. Для обеспечения нормального рабочего процесса также важно - ускорять прогрев холодного двигателя. И это вторая часть работы системы охлаждения.

Как правило, применяется жидкостная система охлаждения, закрытого типа, с принудительной циркуляцией жидкости и расширительным бачком (рис. 25).

Уменьшено: 85% от [ 750 на 289 ] — нажмите для просмотра полного изображения

http://wtautokurs.hosting.tomsknet.ru/upload/wer/1/29.jpg

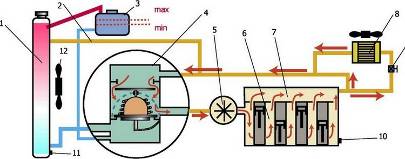

а) малый круг циркуляции

Уменьшено: 85% от [ 750 на 305 ] — нажмите для просмотра полного изображения

http://wtautokurs.hosting.tomsknet.ru/upload/wer/1/30.jpg

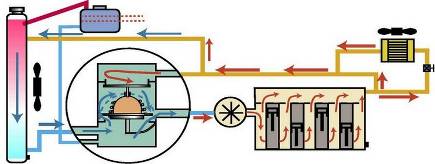

а) большой круг циркуляции

Рис. 25 Схема системы охлаждения двигателя

1 - радиатор; 2 - патрубок для циркуляции охлаждающей жидкости; 3 - расширительный бачок; 4 - термостат; 5 - водяной насос; 6 -рубашка охлаждения блока цилиндров; 7 - рубашка охлаждения головки блока; 8 - радиатор отопителя с электровентилятором; 9 - кран радиатора отопителя; 10 - пробка для слива охлаждающей жидкости из блока; 11 - пробка для слива охлаждающей жидкости из радиатора; 12 – вентилятор

Система охлаждения состоит из:

- рубашки охлаждения блока и головки блока цилиндров,

- центробежного насоса,

- термостата,

- радиатора с расширительным бачком,

- вентилятора,

- соединительных патрубков и шлангов.

На рисунке 25 вы без труда можете различить два круга циркуляции охлаждающей жидкости. Малый круг циркуляции (стрелки красного цвета) служит для скорейшего прогрева холодного двигателя. А когда к красным стрелкам присоединяются синие, то, уже нагревшаяся жидкость, начинает циркулировать и по большому кругу, охлаждаясь в радиаторе. Руководит этим процессом автоматическое устройство - термостат.

Для контроля за работой системы, на щитке приборов имеется указатель температуры охлаждающей жидкости. Нормальная температура охлаждающей жидкости при работе двигателя должна быть в пределах 80°- 90° (см. рис. 63).

Рискую получить осуждающие слова в свой адрес, но давайте представим, что работающий двигатель -это все-таки живой организм. Температура любого живого организма - величина постоянная, и любое ее изменение приводит к неприятным последствиям. То же самое происходит и с двигателем, он не сможет нормально работать, если его тепловой режим не соответствует норме.

Рубашка охлаждения двигателя состоит из множества каналов в блоке и головке блока цилиндров, по которым циркулирует охлаждающая жидкость.

Насос центробежного типа заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе. Насос приводится в действие ременной передачей от шкива коленчатого вала двигателя. Натяжение ремня регулируется отклонением корпуса генератора или натяжным роликом привода распределительного вала двигателя (см. рис. 11б).

Страницы: 1 2
