Кривошипно-шатунный механизм

Материалы » Двигатель » Кривошипно-шатунный механизм

Страница 1

Кривошипно-шатунный механизм предназначен для преобразования возвратно-поступательного движения поршня в цилиндре во вращательное движение коленчатого вала двигателя.

Ранее рассматривалась работа одноцилиндрового двигателя. Это было необходимо для простоты восприятия протекающих в нем процессов. Однако на большинстве легковых автомобилей, как отечественных, так и зарубежных, устанавливаются четырехцилиндровые двигатели. Конечно, существуют варианты и с другим количеством цилиндров (от двух до восьми), но в объеме этой книги мы с вами ограничимся знакомством именно с четырехцилиндровым двигателем, так как именно он является самым распространенным. У четырехцилиндрового двигателя кривошипно-шатунный механизм состоит из (см. рис. 10):

- блока цилиндров с картером,

- головки блока цилиндров,

- поддона картера двигателя,

- поршней с кольцами и пальцами,

- шатунов,

- коленчатого вала,

- маховика.

Уменьшено: 94% от [ 674 на 400 ] — нажмите для просмотра полного изображения

http://wtautokurs.hosting.tomsknet.ru/upload/wer/1/5.jpg

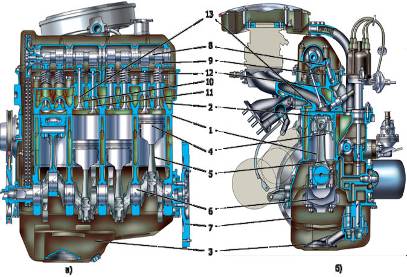

Рис. 10 Общий вид четырехцилиндрового двигателя на примере автомобиля ВАЗ 2106

а) продольный разрез; б) поперечный разрез 1 - блок цилиндров; 2 - головка блока цилиндров; 3 - поддон картера двигателя; 4 - поршни с кольцами и пальцами; 5 - шатуны; 6 -коленчатый вал; 7 - маховик; 8 - распределительный вал; 9 - рычаги; 10 - впускные клапаны; 11 - выпускные клапаны; 12 - пружины клапанов; 13 - впускные и выпускные каналы

Блок цилиндров объединяет в себе не только уже известные нам цилиндры и шатунно-поршневую группу, но и другие системы двигателя. Он является основой двигателя, в которой есть множество литых каналов и сверлений, подшипников и заглушек. Именно в блоке цилиндров вращается (на подшипниках) коленчатый вал. Во внутренних полостях блока циркулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Большая часть из навесного оборудования двигателя монтируется, опять же, на блоке цилиндров. Нижняя часть блока называется картером.

Головка блока цилиндров является второй по значимости и по величине составной частью двигателя. В головке расположены камеры сгорания, клапаны и свечи цилиндров, в ней же на подшипниках вращается распределительный вал с кулачками. Так же, как и в блоке цилиндров, в его головке имеются водяные и масляные каналы и полости. Головка крепится к блоку цилиндров и, при работе двигателя, составляет с блоком единое целое.

Устройство и взаимодействие основных деталей кривошипно-шатунного механизма - шатунно-поршневой группы мы с вами уже разобрали выше, при изучении ног велосипедиста и рабочего цикла двигателя (см. стр. 9-11).

Для тех из вас, кто уже вернулся обратно на эту страницу, предлагаю небольшой экскурс в мир цифр. На холостом ходу двигателя, его коленчатый вал вращается со скоростью приблизительно 800 - 900 оборотов в минуту (13 - 15 об/сек). На средней и большой скорости движения автомобиля число оборотов коленчатого вала в минуту составляет уже от 2000 до 4000. А в ходе автомобильных соревнований, у специально подготовленных автомобилей, двигатель "раскручивается" до 12000 об/мин (200 оборотов в секунду) и даже более того. А, что поршни? Они движутся в цилиндре с огромной скоростью! Ведь за один оборот коленчатого вала каждый поршень успевает подняться вверх, "развернуться" и опуститься вниз (или наоборот - сначала вниз, потом вверх). Свой путь от одной мертвой точки до другой, поршни "пролетают" за сотые доли секунды! А если вспомнить еще и об огромных температурах и давлении в цилиндрах в это время! Вот в таких непростых, мягко выражаясь, условиях работает двигатель вашего автомобиля.
