Инструкция по работе с пультом МКУ-100 в режиме управления приводом в замкнутом контуре от внешнего источника сигнала управления

Материалы » Привод рулевой » Инструкция по работе с пультом МКУ-100 в режиме управления приводом в замкнутом контуре от внешнего источника сигнала управления

Страница 2

Переходные процессы

1. Для проверки переходных процессов по РП.

Выбрать канал (#1), амплитуду в миллиметрах (#2), частоту(#3);

ЭГК включится автоматически.

При выборе переключателя «Отключать ЭГК» (#4) по завершению снятия показаний будет произведено отключение ЭГК, в ином случае ЭГК не будет отключен.

Нажмите кнопку соответствующую выбранному типу сигнала «Синус»(#5), «Меандр»(#6), «Треугольник»(#7) – будет произведен замер.

2. Для проверки переходных процессов по ЭГУ.

Выбрать канал (#1), амплитуду в условных цифровых единицах (#2), частоту(#3);

ЭГК не будет включен автоматически.

Выберите тип сигнала «Синус», «Меандр», «Треугольник»(#8)

Нажмите кнопку «Контур EGU»(#9) – будет произведен замер.

2. Для проверки переходных процессов по ПЭМ.

Выбрать канал (#1), амплитуду в условных цифровых единицах (#2), частоту(#3);

ЭГК не будет включен автоматически.

Выберите тип сигнала «Синус», «Меандр», «Треугольник»(#8)

Нажмите кнопку «Контур ПЭМ»(#10) – будет произведен замер.

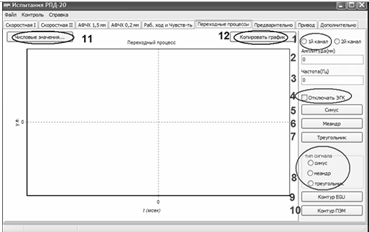

Рисунок 3.22

Для сохранения результатов воспользуйтесь кнопками «Числовые значения»(#11) и «Копировать график» (#12).

Кнопка «Числовые значения»(#11) сохраняет в зависимости от выбранного канала (#1) столбец числовых значений сигнала отображенного на графике по оси Y.

Кнопка «Копировать график»(#12) копирует график из области просмотра в буфер обмена в совместимом формате. График затем может быть вставлен в документ MS Word, MS Excel и т.п.

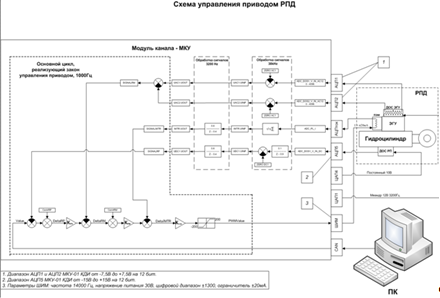

Рисунок 3.23

Страницы: 1 2
