Опытные автомобили СКБ-1 Минского автозавода

Материалы » Экспериментальные четырехосные машины » Опытные автомобили СКБ-1 Минского автозавода

Страница 3

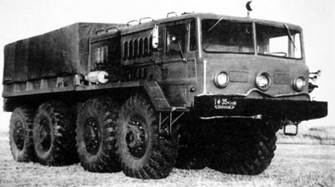

Прототип МАЗ-535 с 375-сильным дизелем и стальной трехфарной кабиной. 1956 год Цельнометаллическая кабина с плоской передней облицовкой оснащалась прожектором и люком на крыше, дистанционным кнопочным управлением основными агрегатами, контрольно-измерительными приборами, светосигнальными датчиками и пневматическим приводом стеклоочистителей и одного из звуковых сигналов. Двойное отопление с обдувом лобовых стекол работало от системы охлаждения двигателя или от автономного обогревателя ОВ-15, в полу кабины имелись люки для осмотра и обслуживания узлов ходовой части. На первых сериях кабина снабжалась тремя наклонными лобовыми стеклами и третьей фарой в центре передней панели, служившей для инфракрасной подсветки дороги при использовании прибора ночного видения, а моторный отсек с пониженным расположением крыши был оборудован откидными боковыми вентиляционными крышками и поперечными щелями на крыше. Характерными внешними чертами последующих машин МАЗ-535 стали два плоских лобовых стекла, три фары и два горизонтальных откидных лючка системы вентиляции кабины, установленные на ее боковинах небольшие круглые подфарники и повышенное расположение моторного отсека, оборудованного двухрядным набором боковых вертикальных щелей для забора воздуха для питания двигателя и вентиляции внутреннего пространства. За ним размещались два топливных бака вместимостью по 380 л, защищенные кожухами с собственными боковыми вентиляционными люками. При необходимости фары снабжали светомаскировочными устройствами (СМУ) или просто "козырьками". В ходе первых же испытаний выявилась недостаточная прочность рамы тягача МАЗ-535, поэтому уже в 1957 году был создан модернизированный вариант 535А с усиленными рамой, кузовом и системой вентиляции моторного отсека. На следующий год его начали собирать мелкими сериями в еще не достроенном опытном цехе. Выпуск автомобиля продолжался в Минске до 1961 года, а затем его перевели на КЗКТ, где мелкосерийная сборка осуществлялась до конца 1964 года. Внешне последние выпуски отличались двумя фарами на передней панели кабины. После очередных испытаний 16 июля 1962 года МАЗ-535А был принят на вооружение и впоследствии состоял только в Советской Армии. Впервые он появился на параде в Москве 7 ноября 1961 года в сцепе со специальной транспортной тележкой, на которой помещалась баллистическая ракета Р-14.

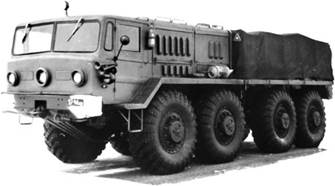

Серийный балластный тягач МАЗ-535А для буксировки 10-тонных прицепных систем. 1957 год Для всех вариантов МАЗ-535 колесная база имела вид 1700+2350+1700 мм, то есть расстояние между центрами крайних колес составляло 5750 мм. Колея всех колес – 2150 мм, дорожный просвет – 475 мм. Собственная масса МАЗ-535А – 19,4 т, полная – 25,4 т. Габаритные размеры – 8780x2805x2915 мм. Радиус поворота – 13,4 м. Максимальная скорость одиночного автомобиля на шоссе – 60 км/ч, в составе автопоезда – от 20 до 40 км/ч. Запас хода – 700 км. Тягач мог преодолевать подъемы крутизной до 30? и броды глубиной 1,3 м. Эксплуатационный расход топлива достигал 75 л на 100 км.

Страницы: 1 2 3
