Принцип работы системы впрыска бензиновых двигателей состоит в следующем (рис. 5).

В топливном баке находится электрический бензонасос, всасывающий топливо и подающий его через топливный фильтр в распределитель впрыска, где установлен регулятор давления. Затем бензин поступает во впрыскивающий клапан к форсункам. Воздухомер отмеряет нужное количество воздуха, которое всасывается двигателем через воздушный фильтр и общую всасывающую трубу. В корпусе воздухомера имеется заслонка, которая отклоняется и удерживается в определенном положении проходящим воздушным потоком. Специальный датчик передает информацию о ее положении. [3, C. 176]

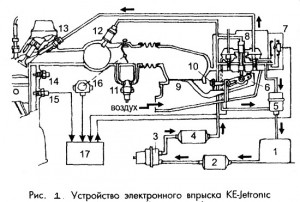

Рисунок 5. Устройство электронного впрыска KE-Jetronic

Время впрыска и количество впрыскиваемого топлива определяются прибором электронного управления, который передает команду на распределитель впрыска. При этом обогащение смеси и количество впрыскиваемого горючего всегда оптимальны. Кроме того, система электронного впрыска управляет отключением топлива при движении накатом. В случае выхода из строя электроники устройство KE-Jetronic работает механически.

Коллектор вмещает 20 мл бензина, который благодаря мембране находится под давлением, не образовывая пузырьков пара. Клапан холодного запуска впрыскивает дополнительное количество топлива при запуске холодного двигателя. Датчик положения дроссельной заслонки при достижении максимального числа оборотов, а также в режиме движения накатом прерывает контакт и регулятор давления останавливает подачу топлива. Клапанные форсунки издают равномерный стук, который легко отличается от посторонних шумов в случае появления какой-либо неисправности.

Запускать автомобиль с электронной системой впрыска топлива можно только при надежно подсоединенном и действующем аккумуляторе или от кабеля вспомогательного старта. При работающем двигателе аккумулятор отсоединять нельзя. Необходимо проверить систему зажигания и свечи, которые должны быть исправными.

Электронный прибор управления не рекомендуется подвергать разогреву свыше 80°С. При включенном зажигании нельзя вынимать штепсельное соединение прибора управления.

Техническое состояние систем впрыска бензиновых двигателей проверяют специальными диагностическими приборами — мультиметрами, сканерами и другими. Мультиметры (тестеры) имеют высокое входное сопротивление и следующие пределы измерений: 0–20 В, 0–200 Ом, 0–20 кОм. Мультиметры могут быть аналоговыми и цифровыми. Такие приборы кроме измерения силы тока, напряжения, сопротивления, могут определять дополнительные параметры: частоту вращения коленчатого вала, угол замкнутого состояния контактов и др.

Сканеры, или сканирующие приборы, дают наиболее достоверную информацию о техническом состоянии системы впрыска. Сканеры являются портативными компьютерными тестерами, служащими для диагностирования различных электронных систем управления посредством считывания цифровой информации с диагностического разъема автомобиля. В России часто применяют сканеры фирмы «Бош» и российские сканеры ДСТ-2.

В комплект сканера входят сам сканер, сменные картриджи и соединительные кабели, предназначенные для присоединения к диагностическому разъему проверяемого автомобиля. Сканеры имеют несколько режимов работы. В режиме «Ошибки» на экране высвечиваются цифровые коды той или иной неисправности, хранящиеся в памяти контроллера автомобиля. Режим «Параметры» оценивает работу двигателя при движении автомобиля: напряжение в бортовой сети, детонацию, частоту вращения коленчатого вала, состав смеси, скорость движения и др. Чтобы просмотреть измерения параметров работы двигателя в динамике, имеется режим «Сбор данных».

Сканер KST—500 фирмы «Бош» и некоторые другие сканеры для наблюдения процессов работы системы впрыска и других систем автомобиля в динамике могут выдавать графическое изображение сигналов на экране, что позволяет наблюдать их визуально. При проверке системы впрыска автомобиля возможности сканеров определяются диагностическими функциями блока управления данного автомобиля, однако, как правило, все сканеры считывают и стирают коды отказов, выводят цифровые параметры в реальном масштабе времени, управляют некоторыми исполнительными механизмами, например форсунками, соленоидами, реле. При диагностировании систем впрыска применяют имитаторы сигналов отдельных датчиков (температуры охлаждающей жидкости, положения дроссельной заслонки и др.), например, Lucas Pulse Tester YW 33306, передающих сигналы в блок управления. Имитаторы сигналов датчиков используют для имитации сигналов датчиков систем управления или определенных воздействий на работу системы по каким-либо входам.

Для диагностирования элементов систем впрыска, кроме сканеров и имитаторов, с целью проверки функционирования различных входных и выходных компонентов электронных систем управления применяют и другие специальные приборы.

Так, в комплект диагностического оборудования могут входить:
