Датчик массового расхода воздуха

Страница 1
Датчик расхода воздуха служит для измерения количества расходуемого двигателем воздуха. Показания датчика расхода воздуха являются одним из базовых параметров, используемых блоком управления двигателем для расчёта необходимого количества топлива и оптимального угла опережения зажигания.

Датчик расхода воздуха устанавливается после воздушного фильтра перед дроссельной заслонкой в потоке расходуемого двигателем воздуха. Выходной сигнал датчика массового расхода воздуха BOSCH HFM5 представляет собой напряжение постоянного тока, изменяющееся в диапазоне 0…5V. Значение напряжения выходного сигнала датчика зависит от величины и направления проходящего через датчик потока воздуха. При нулевом расходе воздуха (двигатель остановлен) выходное напряжение датчика массового расхода воздуха равно 1,00V. Когда двигатель работает, через датчик протекает поток расходуемого двигателем воздуха, и чем больше расход воздуха, тем выше значение выходного напряжения датчика. На различных режимах работы двигателя могут присутствовать обратные выбросы воздуха (зависит от конструктивных особенностей двигателя). Датчик массового расхода воздуха Bosch HFM5 способен регистрировать обратные потоки воздуха от впускного коллектора к воздушному фильтру, его выходное напряжение при этом снижается до значений меньше 1,00V пропорционально величине обратного потока воздуха.

Если сигнал от датчика массового расхода воздуха поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, работа двигателя существенно ухудшается – повышенный расход топлива, затруднённый пуск холодного двигателя, нестабильная работа двигателя на установившихся режимах, потеря "приёмистости" двигателя. Отклонения параметров выходного сигнала датчика массового расхода воздуха могут быть вызваны уходом характеристик датчика, подсосом воздуха во впускной тракт после датчика, нестабильностью питающего напряжения. В случае попадания на чувствительный элемент датчика загрязнений, снижается скорость его реакции на изменения величины воздушного потока, значение выходного напряжения может не соответствовать величине воздушного потока.

Проверка выходного сигнала датчика.

Для просмотра осциллограммы напряжения выходного сигнала датчика массового расхода воздуха BOSCH HFM5, разъём дифференциального осциллографического щупа должен быть подключен к дифференциальному аналоговому входу №6 USB Autoscope II, чёрный зажим типа "крокодил" дифференциального осциллографического щупа должен быть подсоединён к "массе" двигателя диагностируемого автомобиля, отрицательный пробник щупа (чёрного цвета) должен быть подсоединён параллельно "сигнальной массе" датчика (клемма №3 разъёма датчика), положительный пробник щупа (красного цвета) должен быть подсоединён параллельно сигнальному выводу датчика (клемма №5 разъёма датчика).

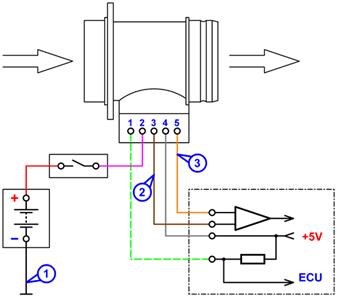

Схема подключения к датчику массового расхода воздуха BOSCH HFM5

Схема подключения к датчику массового расхода воздуха BOSCH HFM5. 1 – точка подключения чёрного зажима типа "крокодил" дифференциального осциллографического щупа;

2 – точка подключения отрицательного пробника дифференциального осциллографического щупа (чёрного цвета);

3 – точка подключения положительного пробника дифференциального осциллографического щупа (красного цвета).

В окне программы "USB Осциллограф", необходимо выбрать подходящий режим отображения, в данном случае "Управление => Загрузить настройки пользователя => HFM5".

Для проведения детального изучения, осциллограмма напряжения выходного сигнала датчика должна быть записана. Для записи осциллограммы, в окне программы "USB Осциллограф", необходимо выбрать "Управление => Запись" перед моментом включения зажигания. Для остановки записи осциллограммы, в окне программы "USB Осциллограф", необходимо выбрать "Управление => Запись". После завершения записи, записанную осциллограмму можно детально изучить.

Проверка выходного сигнала датчика массового расхода воздуха Bosch HFM5 проводится в три этапа – измерение времени переходного процесса в момент включения зажигания, измерение значения напряжения выходного сигнала при нулевом потоке воздуха и измерение максимального значения напряжения выходного сигнала датчика при резкой перегазовке.

Измерение времени переходного процесса при включении зажигания.

В момент включения зажигания происходит подача питающих напряжений на датчики и исполнительные механизмы системы управления двигателем, в том числе и на датчик расхода воздуха. Сразу после подачи питания на датчик массового расхода воздуха Bosch HFM5 происходит разогрев чувствительного элемента датчика до рабочей температуры, при этом возникает переходный процесс выходного сигнала датчика.
