Реализация нелинейной характеристики амортизатора

Материалы » Влияние характеристик амортизаторов на вертикальные колебания автомобиля при установившемся режиме движения » Реализация нелинейной характеристики амортизатора

Страница 1

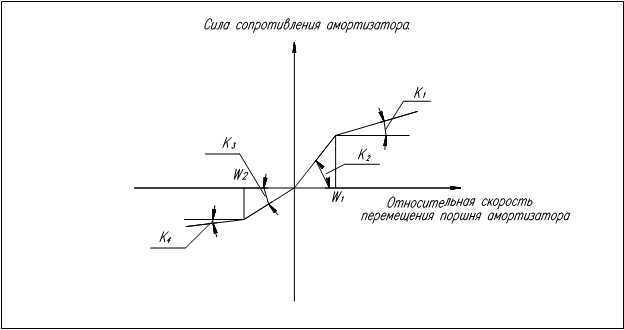

Рис. 3

Нелинейная демпфирующая характеристика амортизатора аппроксимировалась функцией от относительных скоростей «», «» (рис.3). Здесь для задания вида характеристики нужны 6 параметров: коэффициенты демпфирования к1, к2, к3,к4 и точки перелома w1, w2. В процедуре программы задан блок определяющий усилие амортизаторов в зависимости от этих параметров и относительной скорости.

Дисперсии ускорений и деформаций рассчитаны по вышеуказанной программе для следующих вариантов характеристик амортизатора, скорости движения, нагрузки автомобиля и типа дорог.

	Плаза	Спорт	Монро	Делфи	Сакс	Дуоконтроль	СааЗ
К31	5000	8570	6875	5000	4375	6500	2070
К32	2860	5000	940	1400	1765	1110	1120
К33	2000	2915	3750	3125	2140	3335	290
К34	415	665	500	208	625	220	180
К41	5000	8570	5000	5000	7500	6500	5150
К42	2860	5000	1025	1220	1470	1110	2725
К43	2000	2915	1250	1670	2500	3335	730
К44	415	1330	240	285	415	220	454
W1	0,15	0,2	0,2	0,2	0,2	0,15	0,105
W2	-0,15	-0,125	-0,1	-0,1	-0,175	-0,075	-0,2
W3	0,15	0,2	0,15	0,125	0,1	0,15	0,105
W4	-0,15	-0,125	-0,15	-0,1	-0,075	-0,075	-0,2

Страницы: 1 2
