Устройство кривошипно-шатунного механизма двигателя

Материалы » Устройство кривошипно-шатунного механизма двигателя

Страница 3

Юбка сделана овальной в поперечном сечении, конусной по высоте и с вырезами в нижней части.

Овальность и конусность юбки так же, как и термокомпенсационные пластины, исключают заклинивание поршня, а вырезы – касание поршня с противовесами коленчатого вала.

Кроме того, вырезы в юбке уменьшают массу поршня.

Для лучшей приработки к цилиндру наружная поверхность юбки поршня покрыта тонким слоем олова.

Отверстие в бобышках под поршневой палец смещено относительно диаметральной плоскости поршня 2мм.

Поршневые кольца уплотняют полость цилиндра, исключают прорыв газов в картер двигателя (компрессионные) и попадания масла в камеру сгорания (маслосъемное ).

Кроме того, они отводят тепло от головки поршня к стенкам цилиндра.

Компрессионные и маслосъемные кольца – разрезные.

Они изготовлены из специального чугуна.

При этом между разрезанными концами колец (в замках) сохраняется небольшой зазор (0,2-0,35мм).

Вернее компрессионное кольцо, работающее в наиболее тяжелых условиях, имеет бочкообразное сечение для улучшения его приработки.

Нижнее компрессионное кольцо имеет сечение скребкового типа (на наружной его поверхности выполнена) и фосфатировано .

Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).

Маслосъемные кольца служат для удаления излишка масла с рабочей поверхности гильзы и предупреждения возможности попадания его в камеру сгорания, особенно в двигателях с тронковым кривошипно-шатунным механизмом, вследствие разбрызгивания масла. Часть попавшего на стенку цилиндра масла в результате так называемого насосного действия компрессионных колец выжимается в камеру сгорания и вызывает не только излишний расход смазочного материала, но и повышенное нагарообразование, а также закоксовывание, особенно верхних колец.

Поршневой палец служит для шарнирного соединения поршня с верхней головкой шатуна.

Поршневой палец — стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня.

В современных двигателях широкое применение имеет так называемый плавающий палец, который может свободно поворачиваться как в верхней головке шатуна, так и в бобышках поршня. От осевого перемещения палец фиксируется пружинными стопорными кольцами. Вследствие наличия некоторой свободы перемещения и возможности поворачиваться вокруг своей оси во время работы плавающий палец изнашивается меньше, и износ получается более равномерным по его поверхности.

При работе на поршневой палец действуют большие силы, переменные по величине и направлению, поэтому для его изготовления используют высококачественную углеродистую или легированную сталь. Рабочую поверхность пальца обычно цементируют с последующей термической обработкой для придания ей большей твердости.

Шатун служит для соединения поршня с коленчатым валом и передачи усилий между ними.

Шатун — стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

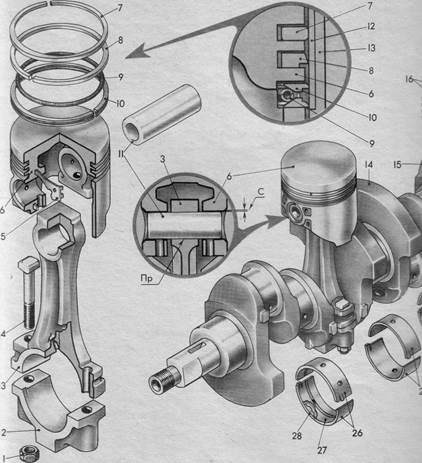

Рис. 2 Кривошипно-шатунный механизм

1— гайка крепления крышки шатуна

— крышка шатуна

— шатун

— шатунный болт

5— терморегулирующая пластина поршня

6 — поршень

7— верхнее компрессионное поршневое кольцо
