Расчет ширины сближения для соблюдения нормированных значений опасных влияний

При расчете расстояния относа линии связи для снижения наводимых напряжений необходимо принять во внимание, что напряжение электрического влияния с ростом расстояния снижается очень быстро. По этой причине рассчитывается относ с целью снижения только магнитного влияния, у которого от расстояния зависит взаимная индуктивность M.

По формулам (5) и (6) с подстановкой в них допустимых значений наводимых напряжений вычисляются два значения взаимной индуктивности, из которых выбирается наименьшее.

Из выражения 7 определяется необходимое расстояние относа линии связи:

Расчёт напряжения мешающего влияния

Расчетная схема для расчета напряжения мешающего влияния изображена на рис.6.

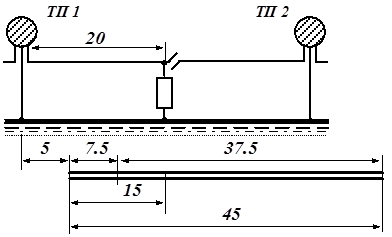

Рис.6. Схема расположения объектов для расчетов мешающего влияния

«Правила защиты…» [3] регламентируют для двухпроводных телефонных цепей расчет псофометрического значения мешающего напряжения (напряжения шума) в диапазоне тональных частот (300 3400 Гц) при нормальном режиме работы тяговой сети. Расчет выполняют применительно к ближнему концу участка линии связи, складывая гармонические составляющие напряжения шума для гармоник с номерами от 7 до 69. В курсовой работе допускается усеченный расчет только до 41-й гармоники:

, мВ (10)

где мешающее напряжение для k-й гармоники вычисляют по формуле (6):

, мВ (11)

где: ωk=314 k рад/с – угловая частота k-ой гармоники тягового тока;

Mk – модуль взаимной индуктивности между контактной сетью и проводом связи для гармоники k, Гн/км;

Ik – эквивалентный ток k-ой гармоники тягового тока, А;

pk – коэффициент акустического воздействия для k-ой гармоники;

ηk – коэффициент чувствительности двухпроводной телефонной цепи к помехам для k-ой гармоники тягового тока;

sр – результирующий коэффициент экранирующего действия для k-ой гармоники тягового тока;

γk – коэффициент распространения канала провод линии связи – земля для k-ой гармоники, γk=αk+jβk– комплексное число, составленное коэффициентом затухания и коэффициентом фазы;

lС ,lЭ, lk – соответствуют рисунку 6, км;

103 – коэффициент перевода вольт в милливольты.

Ток гармонической составляющей тягового тока определяется из выражения:

, А (12)

где: Ik’ – гармоника тока электровоза, работающего в конце плеча питания при нормальном режиме;

KB – волновой коэффициент, учитывающий изменение тягового тока по длине тяговой сети и вычисляемый по методике «Правил защиты…» [3], в расчете курсовой работы его можно принять равным единице.

Входящие в формулу (11) гиперболические функции от комплексного аргумента вычисляются в соответствии с выражением (13), а затем модуль выражения подставляется в формулу (12). Результаты расчетов сведены в таблицу 13.

(13)

Таблица 13.

Сводная таблица расчетов псофометрического напряжения шума
