Устойчивостью по скорости называется способность самолета восстанавливать скорость полета и угол наклона траектории исходного режима.

Самолет, обладающий устойчивостью по перегрузке и удовлетворительными демпфирующими свойствами, при нарушении равновесия сравнительно быстро прекращает короткопериодическое колебательное движение. В процессе этого движения самолет восстанавливает угол атаки и перегрузку (прямолинейность движения) исходного режима, но не восстанавливает исходный угол наклона траектории и тангажа. Поэтому дальнейшее протекание возмущенного движения называется большим (длиннопериодическим) движением. Оно связано со значительными отклонениями самолета от траектории исходного - установившегося полета и сопровождается изменением скорости и высоты. Совершенно ясно, что интерес представляет начальная тенденция самолета, т.е. как он реагирует на изменение скорости сразу после устранения возмущений.

Тенденция самолета к восстановлению исходных значений скорости и угла наклона траектории называется статической устойчивостью по скорости.

Всякое изменение скорости полета из-за действия какой-либо случайной причины сопровождается изменением аэродинамических сил и моментов. Если при увеличении скорости полета подъемная сила увеличивается, то появляется неуравновешенный избыток ее DY, траектория движения искривляется вверх. Это ведет к уменьшению скорости.

Уменьшение скорости у статически устойчивых самолетов Як-52 и Як-55 сопровождается уменьшением подъемной силы и, следовательно, искривлением траектории его полета вниз. При снижении скорость полета увеличивается.

Таким образом, условием статической устойчивости самолета по скорости является увеличение подъемной силы при увеличении скорости, и наоборот, т.е. критерием устойчивости по скорости может быть знак величины отношения При самолет устойчив по скорости. При самолет неустойчив по скорости.

Статическая устойчивость самолета по скорости является необходимым, но недостаточным условием возвращения самолета к исходной скорости полета, так как она определяет только начальную тенденцию в движении самолета при нарушении его равновесия.

Изменение скорости полета, как правило, сопровождается и изменением угла атаки, поэтому под устойчивостью по скорости фактически подразумевается устойчивость режима полета, т.е. стремление самолета восстановить не только скорость, но и угол атаки исходного режима полета.

На устойчивом по скорости самолете увеличение скорости полета сопровождается приростом подъемной силы. Следовательно, если летчик увеличит скорость полета, то для сохранения прямолинейного горизонтального полета он будет вынужден уменьшить угол атаки отклонением ручки управления от себя, что вызовет увеличение давящего усилия.

Таким образом, об устойчивости самолета по скорости летчик может судить по изменению усилий на ручке управления или по отклонению руля высоты с изменением скорости при сохранении режима прямолинейного полета.

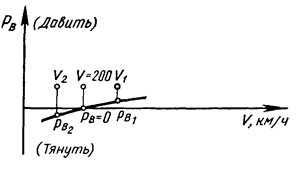

Балансировочная диаграмма (V) (Рис. 21) позволяет судить о продольной статической устойчивости самолета фиксированном (зажатом) управлении.

Рис. 21 К объяснению продольной статической устойчивости самолетов по скорости при зафиксированном управлении
