Влияние момента горизонтального оперения на продольную балансировку

Горизонтальное оперение состоит из стабилизатора и руля высоты, которые представляют собой в целом небольшое крыло, обычно симметричного профиля (Рис. 16).

Рассмотрим горизонтальное оперение самолета Як-52. Под действием встречного потока воздуха оперение развивает подъемную силу Yг. o., которая, действуя на плечо Lг. o., создает момент относительно поперечной оси, равный

Мго = - Yгo. Lго.,

где знак минус показывает, что момент пикирующий.

Величина этого момента зависит главным образом от величины подъемной силы оперения, так как плечо Lг. o. можно считать постоянной величиной. Величина подъемной силы Yг. o. зависит от угла атаки горизонтального оперения (за который принимают угол атаки стабилизатора) и от профиля, который меняется при повороте руля высоты. Следовательно, момент горизонтального оперения зависит от угла атаки стабилизатора и угла отклонения руля высоты.

Углом атаки стабилизатора называется угол между хордой стабилизатора и направлением набегающего на него потока. Хорда стабилизатора не параллельна хорде крыла и составляет с ней угол установки стабилизатора jст. Угол между хордой стабилизатора и направлением воздушной скорости самолета будет равен сумме угла атаки крыла к и угла установки стабилизатора и равен . Этот угол называется углом атаки стабилизатора.

Но это еще не полный угол. Под действием крыла воздушный поток отклоняется от своего на правления вниз на некоторый угол , называемый углом скоса потока. Следовательно, угол атаки стабилизатора, т.е. горизонтального оперения, получается путем вычитания угла скоса воздушного потока из угла .

(9.10)

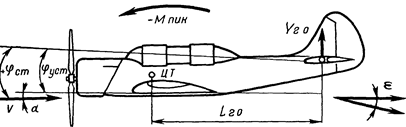

Рис. 16 Момент горизонтального оперения

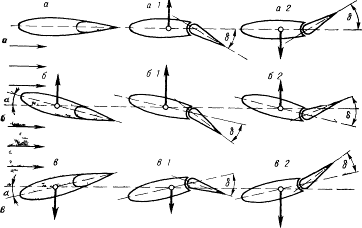

Рис. 17 Изменение момента горизонтального оперения в зависимости от угла атаки и угла отклонения руля высоты

Учитывая значение полученного угла , рассмотрим, как изменяется подъемная сила горизонтального оперения и ее момент относительно оси Z в зависимости от угла атаки стабилизатора и угла отклонения руля высоты

Когда угол атаки стабилизатора равен нулю, то при нейтральном положении руля высоты (Рис. 17) подъемная сила оперения будет равна нулю и никакого момента не получится.

Если летчик отклонит руль высоты вниз (Рис. 17, а) на некоторый угол (дельта), то это будет равносильно увеличению угла атаки стабилизатора и вызовет появление подъемной силы, направленной вверх, и момент ее будет пикирующим. Если же летчик отклонит руль высоты вверх (Рис. 17, а-2), то это вызовет появление подъемной силы, направленной вниз, и момент ее будет кабрирующим.

Когда угол атаки стабилизатора положительный, то при нейтральном положении руля высоты (Рис. 17, б) подъемная сила будет направлена вверх и момент ее будет пикирующим. Если летчик отклонит руль высоты вниз (Рис. 17, 6-1), то это вызовет увеличение подъемной силы и ее пикирующего момента. Если же летчик отклонит руль высоты вверх (Рис. 17, 6-2), то это вызовет уменьшение подъемной силы и может изменить ее направление и направление ее момента на обратное.

Рассмотрим отрицательный угол атаки стабилизатора. Когда руль высоты находится в нейтральном положении (Рис. 17, в), подъемная сила будет направлена вниз и момент ее будет кабрирующий. Если летчик отклонит руль высоты вниз (Рис. 17, в-2), то это вызовет уменьшение подъемной силы и может изменить направление ее момента на обратное. Если же летчик отклонит руль высоты вверх (Рис. 17, в-2), то это вызовет увеличение отрицательной подъемной силы и ее кабрирующего момента.
