Аэродинамическая компенсация. Триммер

Материалы » Аэродинамика самолета » Аэродинамическая компенсация. Триммер

Страница 2

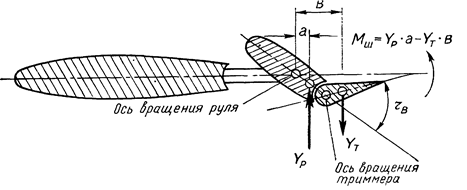

Рис. 14 Принцип действия аэродинамического триммера

Рис. 15 Зависимость эффективности триммера руля высоты самолета Як-52 от скорости полета

Триммер самолета Як-52 представляет собой небольшую по площади часть руля, шарнирно укрепленную около задней кромки (Рис. 14). Триммер имеет независимое управление. При отклонении его возникает аэродинамический момент, противоположный шарнирному моменту руля.

Летчик по своему желанию может уменьшить или полностью снять усилие на ручке управления.

Большая эффективность триммера на самолете Як-52 при сравнительно небольших размерах объясняется тем, что при отклонении триммера происходит перераспределение давления по всей поверхности руля подобно тому, как отклонение руля изменяет распределение давления на стабилизаторе. На самолете Як-52 триммер установлен только на руле высоты. Его углы отклонения составляют вверх и вниз 12°.

На самолете Як-55 триммер не установлен, ввиду того, что симметричный профиль крыла и стабилизатора, а также применение роговой и осевой аэродинамических компенсаций позволяет значительно уменьшить нагрузку на ручке управления и элеронах при выполнении пилотажа как прямого, так и обратного, а также горизонтального полета в диапазоне рабочих скоростей.

Зависимость эффективности триммера самолета Як-52 (т.е. изменение усилий на ручке управления при отклонении его на 1°) от скорости полета показана на (Рис. 15).

Управление триммером механическое (тросовое). Колесо управления триммером установлено на левом борту передней и задней кабин. В отклоненном положении триммер фиксируется с помощью механизма перестановки триммера в системе управления, который установлен в фюзеляже самолета.

Страницы: 1 2
