Деталь снимают с автомобиля, затем она поступает на участок, ее разбирают, при необходимости моют, затем отправляют на дефектовку. После этого детали сортируют, негодные отправляют в утиль, детали требующие ремонта ремонтируют, годные или отремонтированные, а также новые или изготовленные самостоятельно, поступают на сборку и испытание.

Составление перечня выполняемых работ, их нормирование

Исходя из дополнительных технических условий предоставленных на рабочем чертеже, целесообразно выбрать следующую последовательность операций, направленных на восстановление детали:

005 Слесарная.

Установить и закрепить деталь на столе пресса

Нагреть обод

Выпресовать обод

Напрессовать новый обод

Снять деталь.

010 Токарная. Токарный станок 16К20.

Установить и закрепить деталь

Расточить поверхность I

Подрезать торец

Переустановить деталь.

Расточить отверстие до Ø 52,5- после наплавки расточить до Ø 52

020 Сварочная. Установка наплавочная 011-1-02.

Наплавить до Ø 52,8.

025 Сверлильная. Сверлильный станок 2Н125.

Установить и закрепить деталь

Развернуть 2-отверстия до Ø 22,25

Снять деталь.

030 Контрольная.

Оформление технологической документации

Для выполнения работ по изготовлению детали составляются технологические карты с эскизами.

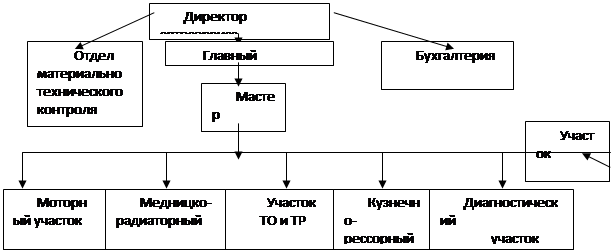

Схема управления предприятием
