Роторно-зубчатые, называемые обычно шестеренчатыми, насосы различаются по числу роторов-шестерен, способу их зацепления, форме зуба и реверсивности, т. е. способности сохранять постоянное направление подаваемой жидкости независимо от направления вращения шестерен. Наибольшее распространение на промысловых судах имеет двухроторный нереверсивный шестеренчатый насос, имеющий наружное зацепление шестерен. Устройство и действие насоса можно проследить по рис. 5.

Насос состоит из корпуса 4, двух роторов, ведущего 5 и ведомого 3, которые представляют собой цилиндрические шестерни, изготовленные заодно с валами. Подшипниками роторов служат бронзовые втулки 2, запрессованные в крышку 1 и стойку 6 и зафиксированные от поворота штифтами. Выходной конец ведущего вала имеет сальниковое уплотнение. Оно состоит из резиновых манжет 7, которые обжимают вал с натягом, упорных кольца 9 и втулки 8. В нижней части стойки 6 находится сборник для жидкости, просачивающейся из сальника, и отверстие для ее спуска, закрываемое пробкой 10. В крышке 1 смонтирован предохранительно-перепускной клапан 11, прижимаемый пружиной 12; другим концом пружина упирается в шайбу 14.

Внутренняя полость клапана закрывается резьбовой втулкой 13, через нее проходит регулировочный клапанный винт 15. Колпачок 16 предохраняет полость клапана 11 от засасывания воздуха и вытекания жидкости по резьбе регулировочного винта. Для слива жидкости из насоса в нижней части корпуса имеется отверстие, закрытое пробкой 17.

Действие насоса можно понять, рассмотрев поперечный разрез А—Б. При вращении шестерен в направлениях, указанных стрелками, жидкость, находящаяся во всасывающем патрубке, заполняет объемы впадин между зубьями и переносится по периметру корпуса насоса к нагнетательному патрубку. Зубья шестерен, выходя из зацепления, освобождают объемы впадин, обеспечивая заполнение их жидкостью на стороне всасывания. Зубья, снова входящие в зацепление, выжимают жидкость из объема впадин на стороне нагнетания. Предотвращение обратного движения жидкости из нагнетательной полости во всасывающую обеспечивается малыми зазорами между зубьями и внутренней поверхностью корпуса ( 0,02—0,06 мм).

Шестеренчатые насосы с наружным зацеплением зубьев изготовляются с прямым, косым (шевронным) или спиральным зубом.

Шестеренчатый насос, имеющий внутреннее зацепление зубьев, показан на рис. 6.

При вращении вала 1, размещенного эксцентрично внутри корпуса, поворачивается звездочка 2, жестко укрепленная на валу. Вследствие эксцентричного расположения звездочки ее зубья выходят из зацепления с концентричным ротором-шестерней 3, и объем впадин заполняется жидкостью из всасывающего патрубка. Жидкость переносится во впадинах ротора по окружности корпуса к нагнетательному патрубку, где зубья звездочки входят в зацепление с ротором и выжимают жидкость из впадин. Вал ротора вращается в направляющей втулке 4. Уплотнение выходного конца вала создается сальником, состоящим из уплотнительной втулки 5, пружины 6, грундбуксы 7, набивки 8, нажимной втулки 9 и крышки сальниника 10.

Шестеренчатые насосы, имеющие внутреннее зацепление, более компактны, чем насосы наружного зацепления.

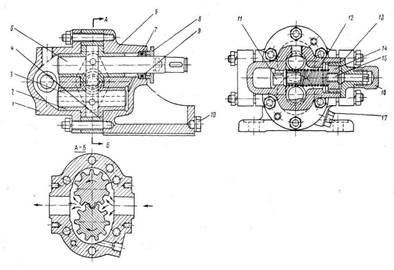

Рис. 5. Роторно-зубчатый, или шестеренчатый, насос с наружным зацеплением типа РЗ.

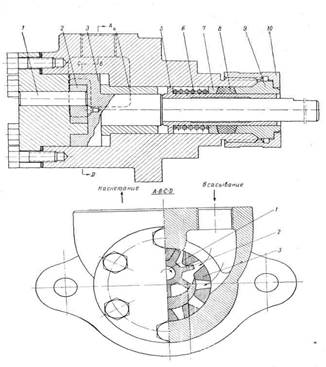

Рис. 6. Роторно-зубчатый насос с внутренним зацеплением.
