Определение основных параметров ковша

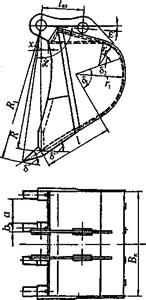

Рис. 3. Схема размеров основного ковша

Ориентировочно массу ковша тк (т) принимают пропорциональной его вместимости q (м3):

где - удельная масса (приходящаяся на единицу вместимости), принимаемая равной 0,9 т/м3.

Линейные размеры (м) основного ковша типа 02 (рис. 3) назначают в соответствии с действующим стандартом по формулам вида:

Значения коэффициентов пропорциональности k и свободных членов а приведены в табл. 2.

Таблица 2

Определяемые размеры у (рис.2)

k

а, м

Ширина ковша по внутреннему обмеру,

1,51

-0,26

Радиус, описываемый при повороте ковша кромкой передней стенки R

1,1

0,26

То же режущей кромкой зуба

1,25

0,25

Длина прямолинейной части передней стенки

0,8

0

Радиусы закруглений корпуса:

0,45

0,08

0,22

0,08

Ширина ковша по внутреннему обмеру,

Радиус, описываемый при повороте ковша кромкой передней стенки, R

Радиус, описываемый при повороте ковша кромкой зуба,

Длина прямолинейной части передней стенки,

Радиусы закруглений корпуса, и
