Расчет компоновки лесовозного тягача

Составим перечень весов удаляемых агрегатов:

Определение веса проектируемого тягача

Собственный вес проектируемой машины равен весу прототипа, плюс сумма весов устанавливаемых агрегатов и минус сумма весов удаляемых агрегатов. Следовательно

тягач лесовозный трансмиссия рулевой

(1.4)

Подставив значения в формулу, получим

Определение нагрузок на оси проектируемого тягача в порожнем состоянии

В первую очередь находим нагрузку на передний мост проектируемой машины (см. лист 1). В результате перекомпоновки нагрузка на передний мост должна быть такой же, как у прототипа (разница не должна превышать 1%). Составим уравнение моментов относительно точки

Из этого уравнения выразим неизвестное

Получаем 33158,5≥28449, условие перегрузки не выполняется, т. к. явно превосходит допустимые 1%, следовательно, необходимо произвести перекомпоновку проектируемого тягача.

В процессе перекомпоновки, выбираем один из путей уменьшения нагрузки на переднюю ось, а именно удлиняем базу тягача. Для того чтобы нагрузка на переднюю ось сходилась с возможной нагрузкой необходимо удлинить базу машины с 3.835 метров до 4.7 метров.

Получаем 28408,6<28499, условие выполнено

После окончательной компоновки фиксируем размеры на чертеже. Определяем грузоподъемность переднего моста тягача Н, по формуле

(1.5)

где полная масса на переднюю ось прототипа, Н;

собственная масса на переднюю ось проектируемого тягача, Н;

Подставив значения в формулу, получим

Определяем грузоподъемность проектируемого автомобиля Н, по формуле

(1.6)

где полный вес прототипа, Н;

собственный вес проектируемого тягача, Н; (см. формулу 1.4);

Подставив значения в формулу, получим

Gгр=114513–75263,4=39249,6 Н.

Определение положения коника на тягаче

Составим расчетную схему тягача

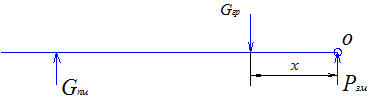

Рисунок 1.1 – Расчетная схема

Для определения расстояния составим уравнение моментов относительно точки

(1.7)

где - грузоподъемность автомобиля, Н; (см. формулу 1.6);

- грузоподъемность переднего моста автомобиля, Н; (см. формулу 1.5);

Подставив значения в формулу и выразив , получим
