Выбор и расчёт подвески виброплиты

Страница 1

Эскизная компоновка виброплиты приведена на (Рисунке 2.13).

Подвеска виброплиты соответствует подвеске уплотнителя откосов, установленного на машине ВПО- 3000. Разница в том, что механизм подъёма и опускания – гидравлический.

Расчёт подвески виброплиты сводится к расчёту и выбору гидроцилиндров и расчёту рессор.

Расчёт и выбор гидроцилиндров

Для определения длины хода поршня Xпор и усилия на штоке Fшт изобразим в масштабе расчётную схему рабочего оборудования (Рисунок 2.15).

Усилие на штоке определим для двух неблагоприятных случаев нахождения виброплиты.

Виброплита находится в нижнем положении при подъёме (вертикальная статическая сила прижатия Fвст к балласту (Рисунок 2.15) не действует) (Рисунок 2.14).

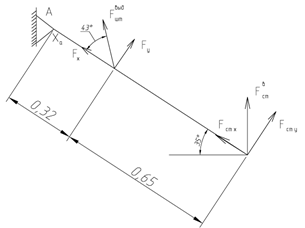

Рисунок 2.14-Схема к определению усилия на штоке

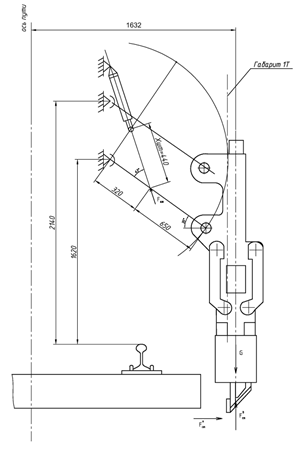

Рисунок 2.15-Расчетная схема к определению длины хода поршня и усилия на шток

: ;

, (2.73)

где - масса рабочего оборудования, кг [5].

,(2.74)

где - приведённая масса виброплиты, кг (=460 кг); - масса рамы, кг (=682 кг [5]); - масса установки электродвигателя, кг; - масса элементов присоединения, кг ( Принято =100кг); - масса щеки, кг (=72 кг [5]).

,(2.75)

где - масса электродвигателя, кг (=160кг); - масса элементов установки, кг (Принято =70кг).

.

Тогда:

В итоге:

.

Виброплита находится во взаимодействии с балластом (действует FВТЯГСТ) (Рисунок 2.16).

: ;

,(2.76)

где - вертикальная статическая сила прижатия виброплиты к балласту, Н (Принято =).

Рисунок 2.16 - Схема к определению усилия на штоке

.

Определяем минимально необходимую площадь рабочей поверхности поршня в поршневой полости, м2:

,(2.77)

где - номинальное давление в гидроцилиндре, Па (=10 Мпа); 2 – устанавливается два гидроцилиндра.

.

Тогда минимально необходимый диаметр поршня для прижатия плиты к балласту найден из формулы:

. (2.78)

.(2.79)

.

Определяется минимально необходимая площадь рабочей поверхности поршня в итоговой полости при подъёме виброплиты из рабочего положения:

.(2.80)

.

Минимально необходимый диаметр поршня при подъёме определяется из формулы:

,(2.81)

где - диаметр штока.

Страницы: 1 2
