Схема электрооборудования автомобиля ЗАЗ – 1102 «Таврия»

Материалы » Транспортные электромеханизмы: трактор Т-150К и автомобиль ЗАЗ-1102 » Схема электрооборудования автомобиля ЗАЗ – 1102 «Таврия»

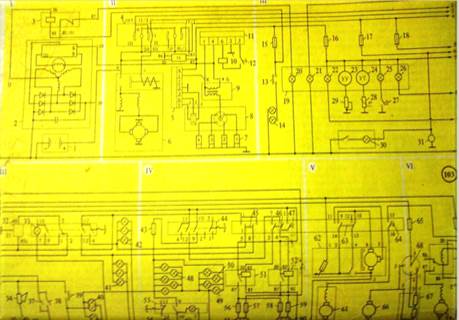

На рисунке 4 представлены следующие элементы:

1 – аккумуляторная батарея, 2 – генератор, 3 – реле контроля заряда аккумулятора, 4 – выключатель зажигания, 5 – коммутатор, 6 – стартер, 7 свечи зажигания, 8 – датчик распределитель зажигания, 9 – катушка зажигания, 10 – электромагнитный клапан экономайзера, 11 – блок управления экономайзера ХХ карбюратора, 12 – выключатель, 13 – выключатель фонарей заднего хода, 14 – лампы фонарей заднего хода, 15 – 18 – предохранители, 19 – комбинация приборов, 20 – контрольная лампа работы генератора, 21 – контрольная лампа дальнего света фар, 22 – контрольная лампа сигнализации аварийного состояния рабочей тормозной системы и включения стояночного тормоза, 23 – указатель уровня топлива в баке, 24 – указатель температуры охлаждающей жидкости двигателя, 25 – лампа контроля давления масла, 26 – контрольная лампа указателей поворотов, 27 – датчик аварийного давления масла, 28 – датчик указателя уровня топлива, 29 – датчик указателя температуры жидкости, 30 – плафон освещения салона, 31 – штепсельная розетка, 32 – реле прерыватель указателей поворотов, 33 – выключатель аварийной сигнализации, 34 – звуковой сигнал, 35 – выключатель звукового сигнала, 36 – масса, 37 – выключатель контрольной лампы стояночного тормоза, 38 – датчик аварийного уровня тормозной жидкости в бачке, 39 – выключатель сигнала торможения, 40 – лампа сигнала торможения и габарита, 41 – лампа правых указателей поворота, 42 - лампа левых указателей поворота, 43 – предохранитель, 44 – выключатель наружного освещения, 45 – выключатель указателей поворота, 46 – переключатель света фар, 47 – выключатель сигнализации дальним светом, 48 – лампы комбинации освещения приборов, 49 – лампы освещения номерного знака, 50 – лампы передних габаритных огней, 51 – реле включения ближнего света фар, 52 – реле включения дальнего света фар.

Римскими цифрами обозначены приборы: I – электроснаюжения, II – зажигания и пуска, III – звуковой и световой сигнализации, IV - освещения, V – стеклоочиститель и стеклоомыватель, VI - отопитель и обогреватель двигателя.

Рисунок 4. Схема электрическая электрооборудования
